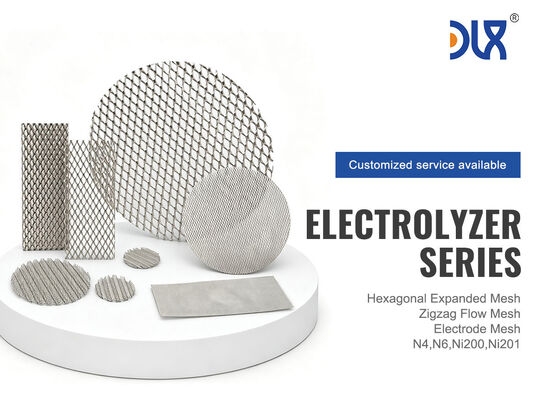

ตาข่ายลูกฟูกนิกเกิลบริสุทธิ์ — การออกแบบช่องทางการไหลแบบ 3 มิติสำหรับการกระจายน้ำและก๊าซในอิเล็กโทรไลเซอร์

ตาข่ายแบบเรียบจะเคลื่อนอิเล็กตรอน ตาข่ายแบบลูกฟูกจะเคลื่อนอิเล็กตรอน น้ำ และก๊าซ — ในสามมิติ ที่ Changzhou DLX Alloy Co., Ltd. ตาข่ายนิกเกิลบริสุทธิ์แบบลูกฟูกของเรานำพื้นผิวตาข่ายนิกเกิลแบบทอหรือแบบขยายมาขึ้นรูปเป็นโปรไฟล์คลื่นที่แม่นยำ — สร้างช่องทางการไหลแบบขนานที่นำพาน้ำไปยังพื้นผิวอิเล็กโทรดและพาก๊าซผลิตภัณฑ์ออกไป ต่างจากแผ่นขั้วไฟฟ้าแบบเครื่องจักรที่มีช่องทางการไหลซึ่งมีราคาสูงหลายร้อยดอลลาร์ต่อแผ่น ตาข่ายแบบลูกฟูกให้ฟังก์ชันการกระจายการไหลแบบเดียวกันในราคาที่ถูกกว่ามาก — และต่างจากตาข่ายแบบเรียบที่อาศัยเส้นทางการปล่อยก๊าซแบบสุ่ม รูปทรงการลูกฟูกที่ออกแบบมาช่วยให้มั่นใจได้ว่าทุกตารางเซนติเมตรของพื้นที่อิเล็กโทรดจะได้รับการจ่ายน้ำสดและการกำจัดก๊าซที่ไม่มีสิ่งกีดขวาง ผลิตระยะห่าง แอมพลิจูด ขนาดแผ่น และชนิดพื้นผิวที่กำหนดเองตามการออกแบบเซลล์เครื่องแยกเซลล์ของคุณ

ในเครื่องแยกเซลล์ PEM ที่ทำงานที่ 2 A/cm² ขั้วบวกจะผลิตออกซิเจนประมาณ 12 มิลลิลิตรต่อนาทีต่อตารางเซนติเมตรของพื้นที่ใช้งาน ออกซิเจนนั้นต้องหลุดออกจากชั้นตัวเร่งปฏิกิริยา ผ่านชั้นขนส่งที่มีรูพรุน และออกจากเซลล์ — ทั้งหมดนี้โดยไม่ขัดขวางการไหลของน้ำสดไปยังตัวเร่งปฏิกิริยา ตาข่ายแบบเรียบให้ระนาบ 2 มิติ: น้ำและก๊าซแข่งขันกันเพื่อพื้นที่เดียวกัน ในระนาบเดียวกัน สร้างข้อจำกัดในการขนส่งมวลที่จำกัดความหนาแน่นกระแส

ตาข่ายแบบลูกฟูกจะแยกการไหลออกเป็นสองโซนการทำงาน: หุบเขาของช่องทางจะพาน้ำไปยังอิเล็กโทรด และยอดของช่องทางจะสร้างพื้นที่ว่างสำหรับก๊าซในการรวบรวมและออกจากช่องทาง ระยะห่างของลูกฟูกจะกำหนดจำนวนช่องทางการไหลแบบขนานต่อเซนติเมตรของความกว้างอิเล็กโทรด ความสูงของลูกฟูกจะกำหนดพื้นที่หน้าตัดของแต่ละช่องทางการไหล — และดังนั้นอัตราการไหลของก๊าซสูงสุดก่อนที่ฟองอากาศจะรวมตัวกันจนปิดกั้นช่องทาง เมื่อรวมกันแล้ว ระยะห่างและความสูงจะกำหนดไฮดรอลิกของช่องทางการไหล — และทั้งสองเป็นพารามิเตอร์ที่คุณระบุในแบบวาดของคุณ

• การไหลที่ออกแบบมา ไม่ใช่ช่องทางแบบสุ่ม — ตาข่ายแบบเรียบระหว่างแผ่นขั้วไฟฟ้าและอิเล็กโทรดสร้างจุดสัมผัสแบบสุ่ม น้ำจะหาเส้นทางที่มีความต้านทานน้อยที่สุด ฟองก๊าซจะสะสมในโซนที่ตายแล้ว ตาข่ายแบบลูกฟูกสร้างช่องทางแบบขนานที่แน่นอน — ทุกตารางเซนติเมตรของอิเล็กโทรดจะได้รับแรงดันน้ำและการกำจัดก๊าซในเส้นทางเดียวกัน ความสม่ำเสมอของความหนาแน่นกระแสดีขึ้น จุดร้อนจากการขาดแคลนน้ำเฉพาะที่หายไป

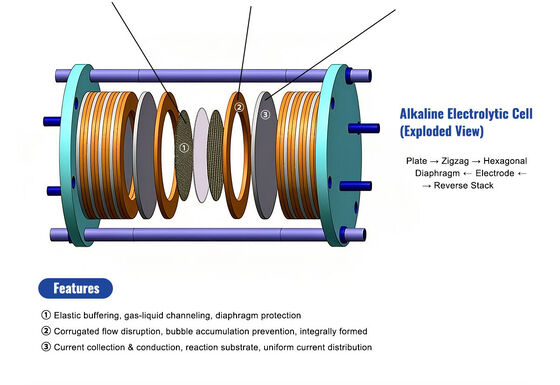

• การลูกฟูกคือตัวเว้นระยะ — ส่วนประกอบเดียว, สามฟังก์ชัน — ในเซลล์อัลคาไลน์แบบศูนย์ช่องว่าง คุณต้องการ: ตัวรวบรวมกระแส, ตัวแยกก๊าซ-ของเหลว, และตัวเว้นระยะเพื่อรักษาระยะห่างระหว่างอิเล็กโทรด-เมมเบรน ตาข่ายแบบลูกฟูกทำทั้งสามอย่างในชิ้นเดียว วัสดุตาข่ายจะนำกระแส ช่องทางลูกฟูกจะแยกก๊าซออกจากของเหลว ความสูงของยอดกำหนดระยะห่าง ส่วนประกอบน้อยลงหมายถึงขั้นตอนการประกอบน้อยลงและโหมดความล้มเหลวน้อยลง
• ขึ้นรูปจากตาข่ายนิกเกิลของเราเอง — ไม่ใช่จากซัพพลายเออร์สองรายที่แตกต่างกัน — พื้นผิวตาข่ายแบบเรียบถูกทอหรือขยายในโรงงานของเราเองจากลวดหรือแผ่นนิกเกิลของเราเอง การลูกฟูกจะถูกขึ้นรูปในโรงงานของเราเองบนเครื่องขึ้นรูปเฟืองที่แม่นยำ การอบอ่อนจะทำในโรงงานของเราเอง คุณไม่ได้ซื้อตาข่ายจากบริษัทหนึ่งและให้บริษัทอื่นทำการลูกฟูก — โดยแต่ละฝ่ายจะโทษกันหากส่วนประกอบที่เสร็จแล้วล้มเหลวในการทดสอบเซลล์ของคุณ
• ระยะห่างและความสูงของลูกฟูกเป็นไปตามความคลาดเคลื่อนของคุณ — กระบวนการขึ้นรูปเฟืองของเราใช้ลูกกลิ้งขึ้นรูปที่ลับคมด้วยความแม่นยำพร้อมโปรไฟล์ฟันที่ตัดตามระยะห่างและแอมพลิจูดที่คุณระบุ ความคลาดเคลื่อนระยะห่าง ±0.1 มม.; ความคลาดเคลื่อนความสูง ±0.05 มม. นี่ไม่ใช่ลูกกลิ้งลูกฟูกทั่วไป — พวกมันถูกตัดตามการออกแบบช่องทางการไหลของคุณ
• อบอ่อนหลังการขึ้นรูป — ปราศจากความเค้น, เสถียรทางมิติ — การลูกฟูกตาข่ายจะทำให้โลหะนิกเกิลแข็งขึ้นที่ทุกการโค้งงอ หากไม่มีการอบอ่อนหลังการขึ้นรูป ตาข่ายจะคืนตัวภายใต้แรงกดของกองและส่วนสูงของช่องทางจะเปลี่ยนแปลง เราทำการอบอ่อนแบบสารละลายหลังการขึ้นรูป — โปรไฟล์ลูกฟูกจะถูกล็อคไว้ และตาข่ายจะอยู่ที่ความสูงที่คุณระบุภายใต้แรงกด รอบแล้วรอบเล่า
• โซนสัมผัสแบบเรียบที่ยอดและหุบเขา — การสัมผัสทางไฟฟ้าที่ดี — ตัวเลือกโปรไฟล์สี่เหลี่ยมคางหมูของเรามีพื้นผิวสัมผัสแบบเรียบทั้งที่ยอด (สัมผัสกับชั้นที่อยู่ติดกันด้านบน) และที่หุบเขา (สัมผัสกับชั้นด้านล่าง) สิ่งนี้จะเพิ่มพื้นที่สัมผัสทางไฟฟ้าให้สูงสุดเมื่อเทียบกับคลื่นไซน์ที่การสัมผัสทางทฤษฎีเป็นเส้น พื้นที่สัมผัสมากขึ้น = ความต้านทานระหว่างชั้นลดลง = แรงดันเซลล์ต่ำลง

บริษัทส่วนใหญ่ที่เสนอตาข่ายแบบลูกฟูกไม่ได้ผลิตตาข่าย พวกเขาซื้อตาข่ายแบบเรียบ นำไปผ่านเครื่องลูกฟูก และจัดส่ง เคมีของลวดนิกเกิล ความสมบูรณ์ของการทอ สภาพการอบอ่อน — ไม่มีสิ่งใดอยู่ภายใต้การควบคุมของพวกเขา เมื่อประสิทธิภาพของเซลล์ของคุณแตกต่างกันไปในแต่ละชุด และคุณสืบหาต้นตอของปัญหาไปยังตาข่าย คุณจะพบว่าซัพพลายเออร์ตาข่ายได้เปลี่ยนแหล่งที่มาของลวดโดยไม่ได้บอกใคร และลวดใหม่มีเหล็กมากกว่าแบทช์ที่ผ่านการรับรอง 0.2%

ที่ DLX ห่วงโซ่เป็นแบบเชิงเส้นและโปร่งใส เตาหลอมของเราผลิตแท่งนิกเกิลบริสุทธิ์ตามเกรดที่คุณระบุ โรงรีดหรือสายดึงของเราผลิตแผ่นหรือลวดที่กลายเป็นพื้นผิวตาข่ายแบบเรียบของคุณ เครื่องทอหรือเครื่องขยายของเราทำตาข่ายแบบเรียบ เครื่องขึ้นรูปเฟืองของเราทำการลูกฟูกตามข้อกำหนดระยะห่างและแอมพลิจูดของคุณ และเตาอบควบคุมบรรยากาศของเราอบอ่อนตาข่ายแบบลูกฟูกที่เสร็จแล้วเพื่อล็อครูปทรงเรขาคณิตของโปรไฟล์และคลายความเค้นจากการขึ้นรูป ห้าขั้นตอน, หนึ่งโรงงาน, หนึ่งระบบคุณภาพ, หนึ่งจุดรับผิดชอบ

• โรงงานแบบบูรณาการขนาด 12,000 ตร.ม. — การหลอม, การดึงลวด, การรีดแผ่น, การทอ, การขยาย, การลูกฟูก, การอบอ่อน, การตรวจสอบ. ห่วงโซ่กระบวนการทั้งหมดภายใต้หลังคาเดียวกัน

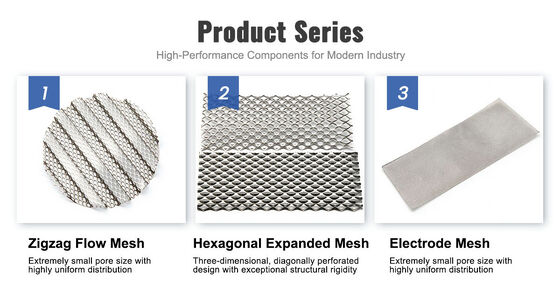

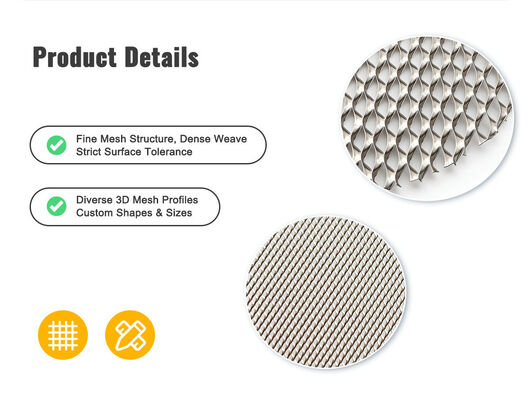

• ความสามารถในการลูกฟูก: ระยะห่าง 2.0–8.0 มม., แอมพลิจูด 0.5–3.0 มม., โปรไฟล์ไซน์หรือสี่เหลี่ยมคางหมู พื้นผิว: ทอ (ทุกรูปแบบ) หรือโลหะขยาย
• ISO9001 พร้อมการติดตามย้อนกลับแบบเต็มตั้งแต่การหลอมจนถึงตาข่าย; ได้รับการรับรองจาก SGS; มีการตรวจสอบจาก BV และ TÜV. การผลิตควบคุมด้วยแบบวาดพร้อมการตรวจสอบชิ้นงานแรกองค์ประกอบทางเคมี — เกรดนิกเกิลบริสุทธิ์

ธาตุ (%)

SGS, BV, หรือ TÜV มีให้. ตัวอย่างฟรี 5 แผ่นสำหรับการประเมินแบบวาดของ OEM เครื่องแยกเซลล์การบรรจุและการจัดส่ง

• เริ่มต้นด้วยความหนาแน่นกระแสเป้าหมายและอัตราการผลิตก๊าซต่อเซลล์ ความหนาแน่นกระแสที่สูงขึ้นต้องการความสามารถในการกำจัดก๊าซมากขึ้น — เพิ่มแอมพลิจูดหรือลดระยะห่างเพื่อเพิ่มพื้นที่หน้าตัดของช่องทาง การจำลองการไหลของคุณ (CFD) ควรเป็นแนวทางสำหรับพารามิเตอร์เริ่มต้น หากคุณไม่มีแบบจำลอง CFD เราสามารถจัดหาแผ่นตัวอย่างที่ระยะห่าง/แอมพลิจูด 2–3 แบบสำหรับการทดสอบเซลล์เดี่ยวเชิงประจักษ์ ลูกค้าส่วนใหญ่จะสรุปรูปทรงที่เหมาะสมที่สุดภายในสองรอบ

  สามารถวางแนวการลูกฟูกทำมุมกับขอบแผ่นได้หรือไม่

• มาตรฐานคือช่องทางขนานกับความยาวแผ่น — สิ่งนี้จะสอดคล้องกับทิศทางการไหลตามธรรมชาติจากทางเข้าถึงทางออกในการออกแบบเซลล์ส่วนใหญ่ หากการออกแบบของคุณต้องการช่องทางทำมุม (เช่น 45° สำหรับการไหลแบบไขว้) แผ่นจะถูกตัดหลังจากการลูกฟูกตามมุมที่ระบุ ขอบที่ตัดจะตัดกับช่องทางลูกฟูกที่มุม — ปลายช่องทางที่เปิดบางส่วนจะปรากฏขึ้น เราสามารถหารือได้ว่าสิ่งนี้เป็นที่ยอมรับได้สำหรับการออกแบบของคุณหรือไม่ หรือควรปรับการวางแนวของลูกกลิ้งขึ้นรูป

  ตาข่ายลูกฟูกที่บางที่สุดที่คุณสามารถผลิตได้คือเท่าใด

• ความหนารวม (ความหนาพื้นผิว + แอมพลิจูดการลูกฟูก): อย่างน้อยประมาณ 0.7 มม. สำหรับพื้นผิวทอที่มีลวด 0.10 มม. และแอมพลิจูด 0.5 มม. ค่าต่ำสุดที่ใช้งานได้ถูกกำหนดโดยเส้นผ่านศูนย์กลางลวดพื้นผิว — ลวดต้องทนทานต่อการโค้งงอที่ยอดลูกฟูกโดยไม่แตกหัก สำหรับพื้นผิวโลหะขยาย ความหนารวมขั้นต่ำประมาณ 0.9 มม. โดยมีแผ่น 0.15 มม. และแอมพลิจูด 0.6 มม.

  กระบวนการลูกฟูกทำให้พื้นผิวตาข่ายเสียหายหรือไม่

• ไม่ — ลูกกลิ้งขึ้นรูปของเราถูกขัดเงาเพื่อป้องกันรอยบนพื้นผิวของนิกเกิล ตาข่ายจะโค้งงอตามรัศมีที่ควบคุมไว้ที่แต่ละยอดและหุบเขา การอบอ่อนหลังการขึ้นรูปจะคลายความเค้นพื้นผิวจากการโค้งงอ สภาพพื้นผิวของตาข่ายลูกฟูกที่เสร็จแล้วเทียบเท่ากับสภาพพื้นผิวของพื้นผิวแบบเรียบ — หากพื้นผิวได้รับการอบอ่อนแบบสว่าง ตาข่ายลูกฟูกก็จะได้รับการอบอ่อนแบบสว่างเช่นกัน

  คุณสามารถผลิตตาข่ายขยายแบบลูกฟูกได้เหมือนกับตาข่ายทอแบบลูกฟูกหรือไม่

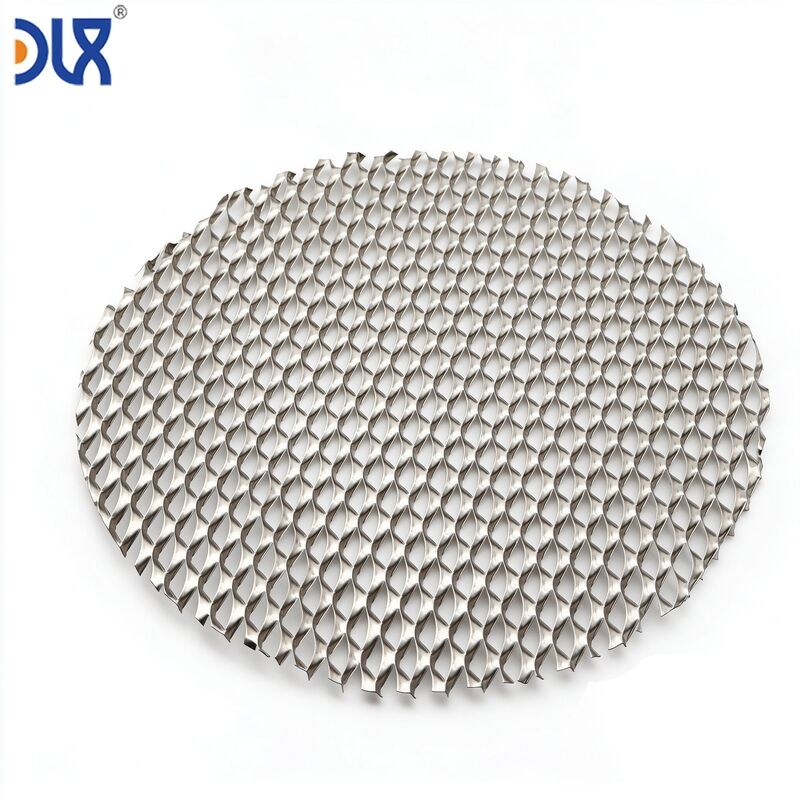

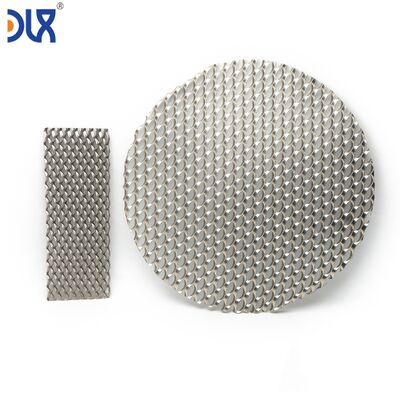

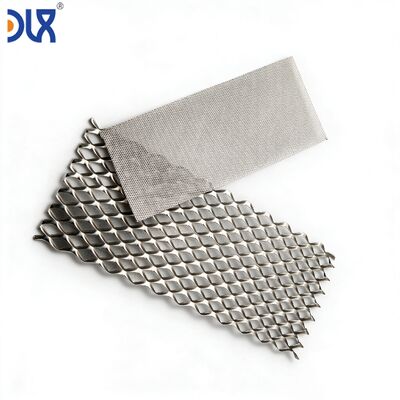

• ใช่ ตาข่ายนิกเกิลแบบขยายสามารถทำการลูกฟูกได้ด้วยกระบวนการขึ้นรูปเดียวกัน ความแตกต่างที่สำคัญคือตาข่ายแบบขยายมีทิศทาง — ลวดลายเพชรมีทิศทางยาวและทิศทางสั้น ช่องทางลูกฟูกควรอยู่ในแนวเดียวกับทิศทาง LWD เพื่อความสมบูรณ์ทางกลสูงสุดผ่านลูกกลิ้งขึ้นรูป เราจะยืนยันทิศทางที่เหมาะสมที่สุดระหว่างการตรวจสอบแบบวาด
