| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | ท่อนิกเกิลคาปิลลารี |
| ขั้นต่ำ: | 5กก |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T ตะวันตกสหภาพ |

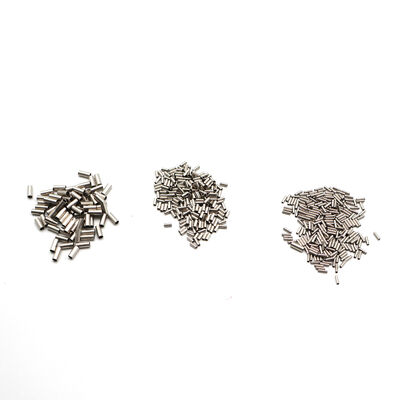

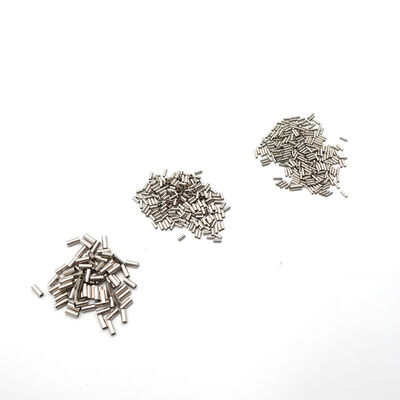

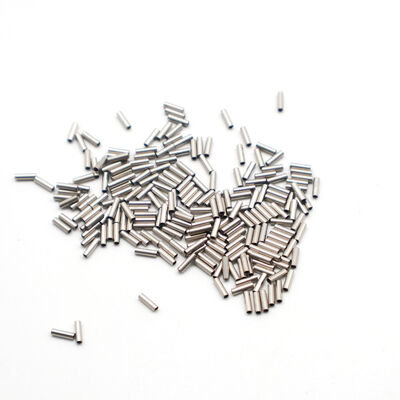

ท่อแคปิลลารีแบบนิกเกิลอเนกประสงค์ที่ 90–120 HB เหมาะสำหรับอากาศเครื่องมือและการจ่ายสารเคมีแรงดันต่ำ ไม่เหมาะสำหรับสายไฮดรอลิกควบคุม 5,000 psi บนหัวบ่อใต้น้ำ ซึ่งผนังท่อต้องทนต่อแรงดันระเบิดที่ 150°C ขณะแช่อยู่ในน้ำที่ผลิตซึ่งอิ่มตัวด้วย H₂S และ CO₂ สำหรับเงื่อนไขเหล่านั้น DLX จัดหานิกเกิลแคปิลลารีที่ดึงเย็นจากท่อกลวงที่เจาะผ่านแกนลอย — ไม่มีรอยเชื่อมตามยาว, ไม่มีโซนหลอมรวม, ไม่มีระนาบที่อ่อนแอ ผลิตตามมาตรฐาน ASTM B163 และ ASME SB-163 สำหรับท่อแลกเปลี่ยนความร้อนและคอนเดนเซอร์นิกเกิลไร้รอยต่อ พร้อม MTC EN 10204 3.1 เต็มรูปแบบต่อความร้อน และการตรวจสอบจากบุคคลที่สามของ SGS มีให้เลือก นี่ไม่ใช่ท่อแคปิลลารีชนิดเดียวกับที่เราจัดส่งสำหรับการวิเคราะห์โครมาโตกราฟีแก๊สในห้องปฏิบัติการ มันถูกสร้างขึ้นมาเพื่อการใช้งานในแหล่งน้ำมันโดยเฉพาะ: สายแอคทูเอเตอร์ไฮดรอลิก, ท่อแคปิลลารีฉีดสารเคมี, ท่อส่งสัญญาณแรงดันใต้ดิน และท่อเครื่องมือบนบกที่การรั่วไหลถือเป็นเหตุการณ์ด้านความปลอดภัย ไม่ใช่การปรับเทียบใหม่
| พารามิเตอร์ | ช่วง | ความคลาดเคลื่อน |
|---|---|---|
| เส้นผ่านศูนย์กลางภายนอก (OD) | 1.0 – 20 มม. | ±0.05 มม. |
| ความหนาผนัง | 0.15 – 2.5 มม. | ความแปรปรวนตามเส้นรอบวงสูงสุด ±8% |
| ความยาว (ตรง) | สูงสุด 6 ม. | ความคลาดเคลื่อนในการตัด ±2 มม. |
| ความยาว (ขด) | สูงสุด 2,000 ม. (ผนังบาง ≤ 3 มม. OD) | ความยาวต่อเนื่องเส้นเดียว, ไม่มีรอยเชื่อมวงโคจร |
| สภาพการส่งมอบ | ดึงเย็น; อบอ่อน (90–120 HB) หรือสภาพดึงสดตามคำขอ | |
| มาตรฐานที่ใช้บังคับ | ASTM B163 / ASME SB-163 (ท่อนิกเกิลไร้รอยต่อ); ASTM B161, B725 สำหรับอ้างอิง | |
การผสมผสาน OD * ผนังที่กำหนดเองนอกช่วงมาตรฐานตามคำขอ ระบุ MAWP เมื่อสอบถามเพื่อยืนยันความหนาผนัง
| คุณสมบัติ | ไร้รอยต่อ (ดึงเย็น) | เชื่อม (รอยต่อตามยาว) |
|---|---|---|
| แรงดันระเบิดที่ผนังเท่ากัน | 100% ของที่คำนวณได้ — ไม่มีการลดพิกัดรอยต่อ | ลดพิกัด 15–25% — ปัจจัยประสิทธิภาพข้อต่อเชื่อม 0.75–0.85* |
| บริการเปรี้ยว (H₂S) | ไม่มีความไวต่อ SSC — โครงสร้างจุลภาคสม่ำเสมอ | HAZ ของรอยเชื่อมเป็นแหล่งเริ่มต้น SSC ที่ต้องการตาม NACE MR0175 |
| ความล้าจากแรงดันแบบวงจร | ไม่มีความไม่ต่อเนื่องของโครงสร้างจุลภาคที่จะขยายรอยร้าว | แนวหลอมรวมของรอยเชื่อมเป็นแหล่งเริ่มต้นรอยร้าวความล้าหลัก |
| ความสม่ำเสมอของผนัง (360°) | ±8% — ควบคุมโดยแกนลอย | ±15% — ลูกปัดเชื่อมสร้างจุดหนาเฉพาะที่; HAZ อาจบางกว่า |
| ราคาต่อเมตร | พรีเมียม 20–40% — ผ่านการดึงหลายครั้ง | ต่ำกว่า — การขึ้นรูปแถบต่อเนื่อง, ปริมาณงานสูงกว่า |
| การใช้งานในน้ำมันและก๊าซ | สายควบคุม HPHT, สายเคเบิลใต้น้ำ, บริการเปรี้ยว | อากาศสาธารณูปโภคแรงดันต่ำ, ท่อส่งที่ไม่สำคัญ |
| OD (มม.) | ผนัง (มม.) | แรงดันระเบิดที่คำนวณได้ (MPa) | แรงดันระเบิดที่คำนวณได้ (psi) | MAWP ที่ SF 4:1 (MPa) |
|---|---|---|---|---|
| 3.0 | 0.50 | 57 | 8,220 | 14.2 |
| 3.0 | 0.75 | 85 | 12,330 | 21.3 |
| 6.0 | 0.50 | 28 | 4,110 | 7.1 |
| 6.0 | 1.00 | 57 | 8,220 | 14.2 |
| 10.0 | 1.00 | 34 | 4,930 | 8.5 |
| 10.0 | 1.50 | 51 | 7,400 | 12.8 |
| 12.0 | 2.00 | 57 | 8,220 | 14.2 |
คำนวณตามสูตร Barlow: P = (2 * S * t) / D โดยที่ S = 170 MPa (ความแข็งแรงคราก, Ni200 อบอ่อน) การทดสอบแรงดันไฮโดรสแตติกที่ 1.5* MAWP มีให้เลือกตามคำขอ สำหรับการใช้งานที่ต้องการ MAWP สูงขึ้นที่ OD เท่ากัน ให้ระบุผนังที่หนาขึ้นหรือยืนยันแรงดันบริการสูงสุดเมื่อสอบถาม
| สภาพแวดล้อม | เงื่อนไข | Ni200 | สแตนเลส 316L |
|---|---|---|---|
| H₂S (ก๊าซเปรี้ยว) | ≤ 1 psi ความดันย่อย, ≤ 150°C | ไม่มี SSC — ทนทานตามคำจำกัดความของ NACE MR0175 | ไวต่อ SSC ใน HAZ — ต้องการการอบอ่อนหลังการเชื่อม |
| CO₂ (การกัดกร่อนแบบหวาน) | CO₂ ที่ละลาย, pH 4–5, ≤ 100°C | อัตราการกัดกร่อน< 0.01 มม./ปี | 0.1–0.5 มม./ปี — ความเสี่ยงการกัดกร่อนแบบรูพรุนที่รอยเชื่อม |
| SCC คลอไรด์ | > 1,000 ppm Cl⁻, > 60°C | ทนทาน — ไม่มีกลไก SCC คลอไรด์ในนิกเกิลบริสุทธิ์ | ไวต่ออุณหภูมิสูงกว่า 60°C — โดยเฉพาะอย่างยิ่งที่รอยเชื่อมและบริเวณที่ผ่านการทำงานเย็น |
| น้ำที่ผลิต | 50,000–200,000 ppm TDS, 80–150°C | การกัดกร่อนทั่วไป< 0.02 มม./ปี | การกัดกร่อนแบบรูพรุนและแบบร่อง — ไม่แนะนำหากไม่มีสารยับยั้ง |
| มาตรฐาน | ชื่อเรื่อง | ความเกี่ยวข้องกับท่อแคปิลลารีนิกเกิล |
|---|---|---|
| ASTM B163 | ท่อคอนเดนเซอร์และท่อแลกเปลี่ยนความร้อนแบบนิกเกิลและโลหะผสมนิกเกิลไร้รอยต่อ | มาตรฐานหลัก — ควบคุมโดยตรงท่อแคปิลลารีนิกเกิลไร้รอยต่อสำหรับบริการขอบเขตแรงดันและการถ่ายเทความร้อน นี่คือมาตรฐานที่ถูกต้องสำหรับท่อแคปิลลารีในน้ำมันและก๊าซ |
| ASME SB-163 | ท่อคอนเดนเซอร์และท่อแลกเปลี่ยนความร้อนแบบนิกเกิลและโลหะผสมนิกเกิลไร้รอยต่อ (ฉบับรหัสภาชนะรับแรงดัน ASME) | เทียบเท่ารหัสภาชนะรับแรงดันของ ASTM B163 จำเป็นเมื่อท่อแคปิลลารีเป็นส่วนหนึ่งของระบบแรงดัน ASME Section VIII หรือ B31.3 |
| ASTM B161 | ท่อและท่อนิกเกิลไร้รอยต่อ | ใช้ได้กับท่อนิกเกิลไร้รอยต่อที่มีเส้นผ่านศูนย์กลางใหญ่ขึ้นและผนังหนาขึ้น อ้างอิงเมื่อขนาดท่อแคปิลลารีใกล้เคียงกับขนาดท่อขนาดเล็ก |
| ASTM B725 | ท่อนิกเกิลและโลหะผสมนิกเกิล-ทองแดงแบบเชื่อม | มาตรฐานอ้างอิงสำหรับทางเลือกแบบเชื่อม ท่อแคปิลลารี DLX เป็นแบบไร้รอยต่อและเกินข้อกำหนดด้านความสมบูรณ์ของมาตรฐานนี้ |
| NACE MR0175 / ISO 15156 | วัสดุสำหรับใช้ในสภาพแวดล้อมที่มี H₂S ในการผลิตน้ำมันและก๊าซ | นิกเกิล 200 (UNS N02200) ได้รับการระบุว่ายอมรับได้สำหรับบริการเปรี้ยวโดยไม่มีความไวต่อการแตกร้าวจากสิ่งแวดล้อม |
ASTM B163 เป็นมาตรฐานที่ถูกต้องและใช้บังคับโดยตรงสำหรับท่อแคปิลลารีนิกเกิลไร้รอยต่อ ASTM A240 (แผ่นสแตนเลส) และ ASTM A182 (ข้อต่อเหล็กหล่อ) ไม่สามารถใช้กับท่อแคปิลลารีนิกเกิลได้ — ควบคุมตระกูลวัสดุและรูปแบบผลิตภัณฑ์ที่แตกต่างกันโดยสิ้นเชิง DLX รับรองตามขีดจำกัดทางเคมีและคุณสมบัติเชิงกลของ B163 ในทุกการจัดส่ง
| เกรด | ปริมาณ Ni | ความเหมาะสมกับการใช้งานในน้ำมันและก๊าซ | ราคาอ้างอิง (FOB, USD/กก.) |
|---|---|---|---|
| Ni200 | ≥ 99.6% | มาตรฐาน — สายควบคุมไฮดรอลิก, ฉีดสารเคมี, ท่อเครื่องมือบนบก | 62 – 70 |
| Ni201 | ≥ 99.0% (C ≤ 0.02%) | อุณหภูมิสูง — ท่อส่งเซ็นเซอร์ใต้ดิน, การติดตามไอน้ำ, สายนำร่องเปลวไฟสูงกว่า 315°C | 66 – 75 |
| N4 | ≥ 99.9% (Ni+Co) | บริการที่สำคัญ — สายควบคุมหัวบ่อใต้น้ำ, สภาพแวดล้อมก๊าซเปรี้ยวที่อุดมด้วย H₂S | 82 – 92 |
| N6 | ≥ 99.5% (Ni+Co) | สาธารณูปโภคทั่วไป — สายควบคุมนิวแมติก, อากาศเครื่องมือที่ไม่สำคัญ, ท่อป้องกัน | 52 – 60 |
ราคา FOB เซี่ยงไฮ้, คำสั่งซื้อ 5–500 กก. ราคาปริมาณสำหรับสัญญาประจำปี MOQ: 5 กก. การตรวจสอบจากบุคคลที่สามของ SGS มีให้เลือกตามคำขอ การจัดส่งมาตรฐาน 7–25 วันทำการ
| ธาตุ | N4 | N6 | Ni200 | Ni201 |
|---|---|---|---|---|
| Ni+Co | ≥ 99.9% | ≥ 99.5% | — | — |
| Ni | — | — | ≥ 99.2% | ≥ 99.0% |
| Cu | ≤ 0.015 | ≤ 0.10 | ≤ 0.25 | ≤ 0.25 |
| Si | ≤ 0.03 | ≤ 0.10 | ≤ 0.35 | ≤ 0.35 |
| Mn | ≤ 0.002 | ≤ 0.05 | ≤ 0.35 | ≤ 0.35 |
| C | ≤ 0.01 | ≤ 0.10 | ≤ 0.15 | ≤ 0.02 |
| Mg | ≤ 0.01 | ≤ 0.10 | — | — |
| S | ≤ 0.001 | ≤ 0.005 | ≤ 0.01 | ≤ 0.01 |
| P | ≤ 0.001 | ≤ 0.002 | — | — |
| Fe | ≤ 0.04 | ≤ 0.10 | ≤ 0.40 | ≤ 0.40 |
แหล่งที่มา: แคตตาล็อกผลิตภัณฑ์ DLX Alloy. MTC EN 10204 3.1 พร้อมองค์ประกอบเต็มรูปแบบรวมอยู่ในทุกการจัดส่ง การตรวจสอบจากบุคคลที่สามของ SGS มีให้เลือก
| คุณสมบัติ | ค่า | หน่วย |
|---|---|---|
| ความต้านทานแรงดึง (Rm) | ≥ 462 | MPa |
| การยืดตัว (A5) | ≥ 35 | % |
| ความแข็ง | 90 – 120 | HB (อบอ่อน) |
| โมดูลัสความแข็ง (โมดูลัสเฉือน) | ~ 76 | GPa (KN/mm²) |
| ความหนาแน่น | 8.89 | g/cm³ |
| จุดหลอมเหลว | 1435 – 1446 | °C |
| อุณหภูมิเคอรี | 358 | °C |
| อุณหภูมิบริการสูงสุด | 600 | °C |
| ความต้านทานไฟฟ้า (20°C) | 0.096 * 10⁻⁶ | Ω·m |
| การนำความร้อน | 70.2 | W/m·K |
| CTE (20–100°C) | 13.3 * 10⁻⁶ | m/m·°C |
| ความร้อนจำเพาะ | 456 | J/kg·°C |
| โครงสร้างท่อ | ไร้รอยต่อ — ดึงเย็นผ่านแกน, ไม่มีรอยเชื่อมตามยาว | |
| มาตรฐานวัสดุ | ASTM B163 / ASME SB-163; อ้างอิง NACE MR0175 | |
แหล่งที่มา: แคตตาล็อกผลิตภัณฑ์ DLX Alloy. อุณหภูมิเคอรี 358°C จากข้อมูลคุณสมบัติทางกายภาพของนิกเกิลที่เผยแพร่ MTC EN 10204 3.1 พร้อมทุกการจัดส่ง
| พารามิเตอร์ | ช่วงมาตรฐาน | หมายเหตุ |
|---|---|---|
| เกรด | Ni200, Ni201, N4, N6 | Monel มีให้เลือกสำหรับบริการน้ำทะเล |
| โครงสร้าง | ไร้รอยต่อ, ดึงเย็น | ไม่มีรอยเชื่อมตามยาว — รองรับ HPHT |
| ช่วง OD | 1.0 – 20 มม. | ความคลาดเคลื่อน ±0.05 มม. |
| ความหนาผนัง | 0.15 – 2.5 มม. | ระบุ MAWP เพื่อยืนยันการคำนวณผนัง |
| ความยาว | ตรงถึง 6 ม.; ขดถึง 2,000 ม. | ขดสำหรับผนังบาง ≤ 3 มม. OD |
| มาตรฐาน | ASTM B163 / ASME SB-163; NACE MR0175 | การรับรองวัสดุเต็มรูปแบบต่อความร้อน |
| การตรวจสอบจากบุคคลที่สาม | SGS ได้รับการยอมรับ | จัดเตรียมเมื่อสอบถาม |
| MOQ | 5 กก. | มีตัวอย่างสำหรับการรับรองแรงดัน |
การจัดส่ง: 7–25 วันทำการ บริการเร่งด่วนมีให้เลือก การขนส่งทางอากาศ < 30 กก.; การขนส่งทางทะเลสำหรับสินค้าจำนวนมาก ออกเดินทาง: เซี่ยงไฮ้
Changzhou DLX Alloy Co., Ltd. รับรองท่อแคปิลลารีนิกเกิลไร้รอยต่อตามมาตรฐาน ASTM B163 และ ASME SB-163 — ไม่ใช่เพราะมาตรฐานเหล่านั้นฟังดูน่าเชื่อถือ แต่เพราะเป็นมาตรฐานที่ควบคุมท่อนิกเกิลไร้รอยต่อสำหรับบริการขอบเขตแรงดันและการถ่ายเทความร้อน วิศวกรจัดซื้อด้านน้ำมันและก๊าซและผู้ตรวจสอบบุคคลที่สามทราบความแตกต่างระหว่าง B163 (ท่อนิกเกิล) และ A240 (แผ่นสแตนเลส) ตั้งแต่ปี 2002 โรงงานที่เชี่ยวชาญด้านนิกเกิลโดยเฉพาะขนาด 12,000 ตร.ม. ของเราในฉางโจว ได้ผลิตท่อนิกเกิลไร้รอยต่อสำหรับการใช้งานในอุตสาหกรรมน้ำมันและก๊าซต้นน้ำ กลางน้ำ และปลายน้ำ — ตั้งแต่สายควบคุมไฮดรอลิกใต้น้ำไปจนถึงท่อเครื่องมือโรงกลั่นบนบก ได้รับการรับรอง ISO9001, กำลังการผลิต 500 ตันต่อเดือน ให้บริการลูกค้าในภาคพลังงานในกว่า 40 ประเทศ ทุกการจัดส่งรวมถึง MTC EN 10204 3.1 เฉพาะความร้อน พร้อมองค์ประกอบและคุณสมบัติเชิงกลที่วัดได้ซึ่งบันทึกไว้ตามขีดจำกัดของข้อกำหนด ASTM B163
ASTM B163 ควบคุมท่อคอนเดนเซอร์และท่อแลกเปลี่ยนความร้อนแบบนิกเกิลและโลหะผสมนิกเกิลไร้รอยต่อ — นี่คือมาตรฐานที่ถูกต้องสำหรับท่อแคปิลลารีนิกเกิลในการใช้งานขอบเขตแรงดันหรือการถ่ายเทความร้อนใดๆ ASTM A240 ควบคุมแผ่นสแตนเลส, แผ่น และแถบ — ไม่ใช่ท่อ และไม่ใช่โลหะนิกเกิล ASTM A182 ควบคุมหน้าแปลนและข้อต่อท่อเหล็กอัลลอยด์หล่อ — ไม่ใช่ท่อแคปิลลารี และไม่ใช่โลหะนิกเกิล การอ้างอิง A240 หรือ A182 บนผลิตภัณฑ์ท่อแคปิลลารีนิกเกิลถือเป็นข้อผิดพลาดในการระบุวัสดุ DLX รับรองตาม B163 ต่อความร้อนในทุกการจัดส่ง
ใช่ นิกเกิล 200 (UNS N02200) ได้รับการระบุว่ายอมรับได้สำหรับบริการเปรี้ยวตาม NACE MR0175/ISO 15156 โดยไม่มีความไวต่อการแตกร้าวจากสิ่งแวดล้อม มันไม่ได้รับผลกระทบจากการแตกร้าวจากความเค้นซัลไฟด์และทนต่อการเปราะของไฮโดรเจนที่ความดันย่อยทั่วไปของหัวบ่อ สำหรับสภาพแวดล้อมก๊าซเปรี้ยวที่มีฤทธิ์รุนแรงสูง โดยมี H₂S สูงกว่า 1 psi และอุณหภูมิสูงกว่า 150°C ขอแนะนำให้ใช้เกรด N4 (99.9% Ni) หรือท่อแคปิลลารี Monel 400 ระบุความเข้มข้นของ H₂S และสภาวะการทำงานเพื่อรับคำแนะนำด้านวัสดุ
แรงดันระเบิดเป็นไปตามสูตร Barlow: P = (2 * S * t) / D สำหรับ Ni200 อบอ่อน (S ≈ 170 MPa ความแข็งแรงคราก) ท่อแคปิลลารีขนาด 6 มม. OD * 1 มม. ผนัง จะให้แรงดันระเบิดประมาณ 57 MPa (8,220 psi) และ MAWP ที่แนะนำคือ 14.2 MPa ที่ปัจจัยความปลอดภัย 4:1 โปรดดูตารางอ้างอิงแรงดันระเบิดด้านบนสำหรับขนาด OD/ผนังทั่วไป ระบุ MAWP เป้าหมายของคุณเมื่อสอบถามเพื่อยืนยันความหนาผนัง
ใช่ การตรวจสอบจากบุคคลที่สามของ SGS ได้รับการยอมรับและจัดเตรียมที่โรงงานฉางโจวของเรา ผู้ตรวจสอบจะเข้าร่วมในการระบุวัสดุ การตรวจสอบมิติ การสุ่มตัวอย่าง และการทดสอบเชิงกล อาจรองรับ BV, TÜV และ DNV ด้วย — ยืนยันเมื่อสั่งซื้อ รายงานการตรวจสอบจะรวมอยู่กับเอกสารการจัดส่งของคุณ
ใช่ สำหรับท่อแคปิลลารีผนังบาง (≤ 3 มม. OD, ผนัง ≤ 0.5 มม.) เราจัดหาความยาวขดต่อเนื่อง 500–2,000 เมตรต่อม้วน — ดึงเป็นความยาวต่อเนื่องเส้นเดียวโดยไม่มีรอยเชื่อมวงโคจร ระบุความยาวต่อเนื่องที่ต้องการ, OD, ผนัง และสภาวะการจัดส่งเมื่อสอบถาม เราจะยืนยันความเป็นไปได้และความจุของม้วนภายใน 24 ชั่วโมง
