สายเทอร์โมคัปเปิลชนิด E เกรดพิเศษพิเศษ 0.2 มม. สำหรับการวัดอุณหภูมิเยือกแข็งที่แม่นยำ

ออกแบบมาเพื่อการตรวจสอบอุณหภูมิที่สำคัญต่อภารกิจ ลวดเทอร์โมคัปเปิลชนิด E ความไวสูง 0.2 มม. ของเราให้เอาต์พุต EMF เทอร์โมอิเล็กทริกสูงสุดในบรรดาโลหะผสมเทอร์โมคัปเปิลโลหะฐานมาตรฐาน ผลิตจากโลหะผสมโครเมล (ขาบวก นิกเกิล-โครเมียม) และคอนสแตนแทน (ขา ลบ ทองแดง-นิกเกิล) ที่สมดุล ลวดขนาดเล็กนี้ให้ความละเอียดของสัญญาณที่ยอดเยี่ยม การตอบสนองทางความร้อนที่รวดเร็ว และความเสถียรของสัญญาณระยะยาวในช่วงอุณหภูมิตั้งแต่ -200°C ถึง +900°C

ลวดเทอร์โมคัปเปิลชนิด E ความไวสูง 0.2 มม. ได้รับการพัฒนาขึ้นโดยเฉพาะสำหรับวิศวกรและผู้ผลิตเซ็นเซอร์ที่ต้องการเอาต์พุต EMF สูงสุดต่อองศาเซลเซียส (ประมาณ 68 µV/°C ที่ 0°C) เส้นผ่านศูนย์กลางที่ละเอียดเป็นพิเศษนี้ช่วยลดการสูญเสียความร้อนและเวลาตอบสนองที่รวดเร็ว ทำให้เหมาะอย่างยิ่งสำหรับการประกอบไมโครเซ็นเซอร์ การวิจัยอุณหภูมิต่ำมาก เครื่องมือวัดในห้องปฏิบัติการ และการวัดโปรไฟล์ความร้อนในอุตสาหกรรมอากาศยาน

ผลิตผ่านการหลอมแบบสุญญากาศ การดึงเย็นแบบหลายรอบที่แม่นยำ และการอบอ่อนแบบสว่างอย่างต่อเนื่อง โลหะผสมชนิด E ของเรามีความสม่ำเสมอทางโลหะวิทยาที่สม่ำเสมอ ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางที่แม่นยำ และพื้นผิวที่สะอาดโดยไม่มีการออกซิเดชันของพื้นผิวหรือการแตกร้าวระดับจุลภาค

• ความไวเทอร์โมอิเล็กทริกสูงสุด (~68 µV/°C)
  สร้างเอาต์พุต EMF สูงสุดในบรรดาเทอร์โมคัปเปิลโลหะฐานมาตรฐาน ทำให้มีความละเอียดระดับย่อยองศาและอัตราส่วนสัญญาณต่อสัญญาณรบกวนที่เหนือกว่าในเครื่องส่งสัญญาณเซ็นเซอร์ความแม่นยำ

• ความเสถียรตั้งแต่ต่ำมากถึงอุณหภูมิสูง (-200°C ถึง +900°C)
  ให้ความเป็นเส้นตรงและความเสถียรทางเคมีที่ยอดเยี่ยมในระบบอุณหภูมิต่ำมากถึง -200°C พร้อมความต้านทานการเกิดออกซิเดชันที่แข็งแกร่งถึง +900°C

• เกจ 0.20 มม. ที่ละเอียดเป็นพิเศษเพื่อการตอบสนองทางความร้อนทันที
  โปรไฟล์มวลความร้อนต่ำรับประกันเวลาตอบสนองที่รวดเร็วเป็นพิเศษสำหรับหัววัดขนาดเล็ก การวัดโปรไฟล์เซมิคอนดักเตอร์ และชุดประกอบเซ็นเซอร์ขนาดกะทัดรัด

• ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางที่แม่นยำและการสม่ำเสมอของ EMF
  การดึงเย็นด้วยแม่พิมพ์เพชรรับประกันความกลมกลึงที่แม่นยำ (±0.004 มม.) และความสม่ำเสมอทางเทอร์โมอิเล็กทริกที่สม่ำเสมอเพื่อป้องกันการดริฟต์ทางความร้อน

• คู่โลหะผสมที่ไม่เป็นแม่เหล็กเพื่อความสมบูรณ์ของสัญญาณรบกวนต่ำ
  ทั้งขาโครเมล (EP) และคอนสแตนแทน (EN) ไม่เป็นแม่เหล็ก ขจัดสัญญาณรบกวน EMI ในสภาพแวดล้อมอุตสาหกรรมและการแพทย์ที่มีความหนาแน่นสูง

• การตรวจสอบอุณหภูมิการจัดเก็บไนโตรเจนเหลว/ฮีเลียมเหลว
• การทดสอบระบบตัวนำยิ่งยวดและตู้แช่แข็งชีวภาพ
• เซ็นเซอร์แคลอริมิเตอร์ในห้องปฏิบัติการที่มีความแม่นยำสูง

• เซ็นเซอร์วัดอุณหภูมิการทดสอบการบินและหัววัดอุณหภูมิชั้นขอบเขต
• ระบบควบคุมสภาพแวดล้อมในห้องโดยสาร (ECS)
• การวัดโปรไฟล์ในห้องสุญญากาศสำหรับส่วนประกอบดาวเทียม

• เครื่องมือวัดโปรไฟล์อุณหภูมิแท่นวางเวเฟอร์
• ห้องทดสอบการเผาไหม้ส่วนประกอบที่แม่นยำและห้องทดสอบสภาพแวดล้อม
• หัววัดขนาดเล็กตอบสนองเร็วพิเศษสำหรับสายการประกอบอิเล็กทรอนิกส์

• เซ็นเซอร์วัดอุณหภูมิสำหรับการตรวจสอบหม้อนึ่งความดันและระบบฆ่าเชื้อ
• หัววัดชั้นวางสำหรับการทำให้แห้งแบบเยือกแข็ง (Lyophilization) ในอุตสาหกรรมยา
• วงจรป้อนกลับอุณหภูมิการวินิจฉัยไมโครฟลูอิดิกส์

ในฐานะผู้ผลิตชั้นนำของจีนด้านโลหะผสมความต้านทาน ความร้อน และเทอร์โมคัปเปิลความแม่นยำ DLX ดำเนินการโรงงานผลิตขั้นสูงพร้อมห่วงโซ่การหลอม การรีดร้อน การดึงเย็น และการอบอ่อนแบบสว่างอย่างต่อเนื่องที่ครอบคลุม

• ขนาดการผลิตมหาศาล: สนับสนุนโดยโรงงานแบบบูรณาการที่มีกำลังการผลิตรายเดือนเกิน 1,200 เมตริกตัน รับประกันระยะเวลารอคอยที่รวดเร็วและความต่อเนื่องของชุดงานที่เสถียร
• การควบคุมคุณภาพที่ตรวจสอบย้อนกลับได้เต็มรูปแบบ: แกนม้วนที่ผลิตทุกชิ้นสามารถตรวจสอบย้อนกลับไปยังชุดหลอม VIM (Vacuum Induction Melting) ดั้งเดิมได้ พร้อมการทดสอบประกายไฟต่อเนื่อง 100% การตรวจสอบเส้นผ่านศูนย์กลางด้วยไมโครมิเตอร์เลเซอร์ และรายงานการสอบเทียบ EMF เทอร์โมอิเล็กทริก

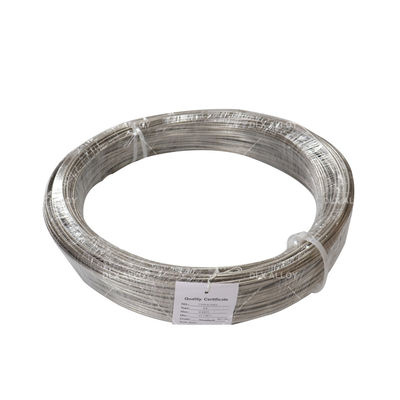

• โซลูชันวิศวกรรมที่ปรับแต่งได้: นำเสนอขนาดแกนม้วนที่กำหนดเอง (แกน DIN, ขดลวด) การเคลือบฉนวนแบบกำหนดเอง (PTFE, Kapton, ไฟเบอร์กลาส) และการกำหนดค่าสายคู่แบบดูเพล็กซ์ที่จับคู่ซึ่งออกแบบตามข้อกำหนดทางเทคนิคของลูกค้าโดยตรง

ลวดชนิด E ให้เอาต์พุต EMF สูงกว่าชนิด K เกือบ 50% และสูงกว่าชนิด J อย่างมาก ทำให้เป็นตัวเลือกที่ต้องการสำหรับแอปพลิเคชันที่ต้องการความไวสูงเป็นพิเศษ ความละเอียดระดับย่อยองศา และความน่าเชื่อถือที่อุณหภูมิต่ำ/อุณหภูมิต่ำมาก นอกจากนี้ ชนิด E ยังไม่เป็นแม่เหล็ก ขจัดสัญญาณรบกวนจากสนามแม่เหล็กที่พบบ่อยในชนิด J (ขาเหล็ก) หรือชนิด K (ขาอลูเมล)

ลวดชนิด E ทำงานได้ดีในบรรยากาศที่เกิดออกซิเดชันและเฉื่อย สำหรับสภาพแวดล้อมสุญญากาศหรือการรีดิวซ์ แนะนำให้ใช้ปลอกป้องกันหรือฉนวนเซรามิกที่อุณหภูมิสูงกว่า 500°C เพื่อป้องกันการเกิดออกซิเดชันแบบเลือกของโลหะผสมขา ลบ

แกนม้วนหลักแต่ละชิ้นได้รับการสอบเทียบในอ่างอ้างอิงอุณหภูมิหลายจุดและเตาอบแบบท่อเทียบกับมาตรฐานห้องปฏิบัติการหลัก ใบรับรองการทดสอบการสอบเทียบที่แสดงเส้นโค้งความเบี่ยงเบนและเอาต์พุต EMF ที่แน่นอน (ในมิลลิโวลต์) จะมาพร้อมกับการจัดส่งอุตสาหกรรมทุกครั้ง

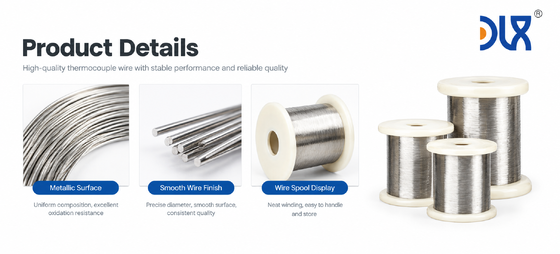

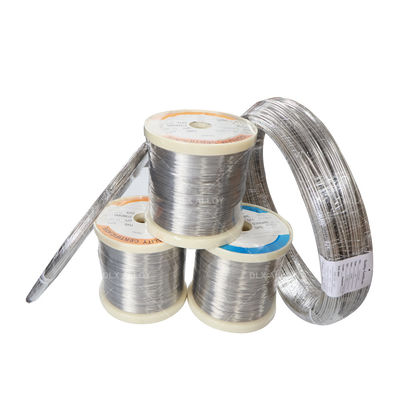

เพื่อป้องกันการเกี่ยว การยืด หรือรอยขีดข่วนบนพื้นผิว ลวด 0.2 มม. จะถูกพันด้วยความแม่นยำบนแกนม้วนพลาสติกที่สมดุล (เช่น DIN100 หรือ DIN125) ปิดผนึกในบรรจุภัณฑ์สุญญากาศที่ป้องกันความชื้น และเสริมความแข็งแรงภายในกล่องเกรดส่งออกหรือลังไม้
