| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | สายต่อเทอร์โมคัปเปิ้ล Type J |
| ขั้นต่ำ: | 5 |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 300 ตันต่อเดือน |

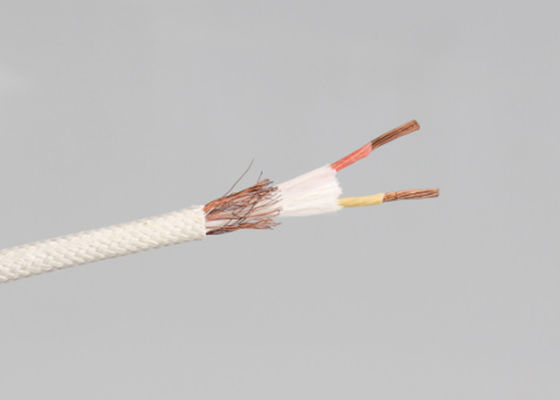

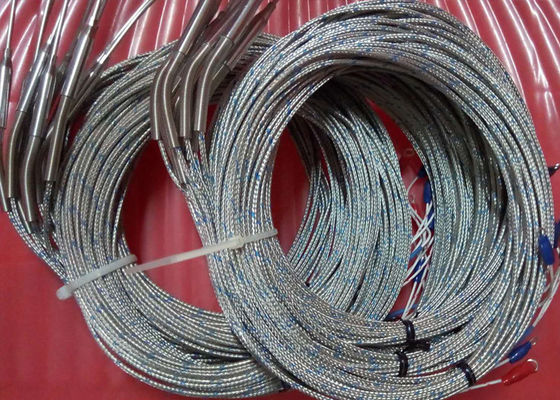

สายชดเชยเทอร์โมคัปเปิลชนิด J 2 ตัวนำ สายเคเบิลเทอร์โมคัปเปิล
สายชดเชยเทอร์โมคัปเปิลชนิด J เป็นสายพิเศษที่ใช้ต่อวงจรวัดเทอร์โมคัปเปิลชนิด J และชดเชยการเปลี่ยนแปลงอุณหภูมิที่ปลายเย็น ทำจากวัสดุเช่น เหล็ก-ทองแดง-นิกเกิลอัลลอยด์ มีประสิทธิภาพทางเทอร์โมอิเล็กทริกและความเสถียรที่ดี สามารถรักษาคุณสมบัติแรงดันไฟฟ้าเทอร์โมอิเล็กทริกเหมือนกับเทอร์โมคัปเปิลชนิด J ในช่วงอุณหภูมิที่กำหนด (โดยทั่วไปคือ -25°C ถึง 70°C หรือสูงกว่า ขึ้นอยู่กับวัสดุฉนวน)

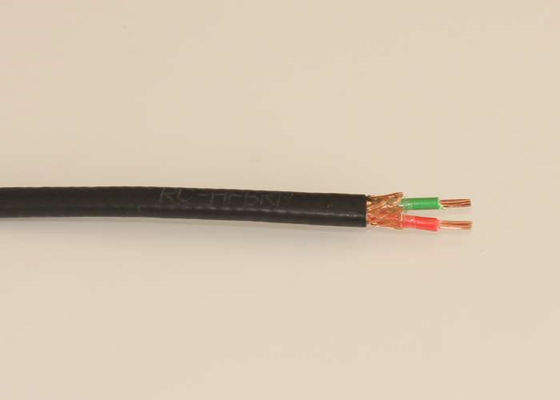

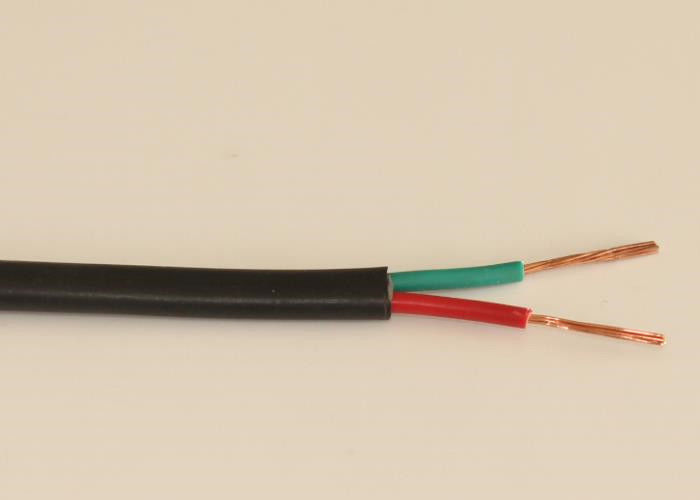

ขึ้นอยู่กับวัสดุฉนวนและปลอกหุ้ม สายชดเชยชนิด J มีหลายรุ่น เช่น ฉนวนโพลีไวนิลคลอไรด์ ปลอกหุ้มโพลีไวนิลคลอไรด์ (JX-GA-VV), ฉนวนฟลูออโรพลาสติก ปลอกหุ้ม (JX-HA-FF), ฉนวนโพลีเอทิลีนแบบเชื่อมขวาง ปลอกหุ้มโพลีไวนิลคลอไรด์ (JX-GA-YJV) เป็นต้น นอกจากนี้ยังมีสายแบบมีชีลด์และทนไฟ เพื่อตอบสนองความต้องการป้องกันการรบกวนและป้องกันไฟในสภาพแวดล้อมที่แตกต่างกัน
สายชดเชยชนิด J ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมวัดอุณหภูมิ เช่น ไฟฟ้า โลหะวิทยา อุตสาหกรรมเคมี เป็นต้น ซึ่งสามารถปรับปรุงความแม่นยำและความน่าเชื่อถือของระบบวัดอุณหภูมิได้อย่างมีประสิทธิภาพ เมื่อใช้งาน โปรดให้ความสนใจกับการจับคู่กับเทอร์โมคัปเปิลชนิด J และตรวจสอบให้แน่ใจว่าขั้วบวกและขั้วลบของสายไฟเชื่อมต่อถูกต้อง
| รหัส | ส่วนประกอบสายไฟของเทอร์โมคัปเปิล | |
| +ขั้วบวก | -ขั้วลบ | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | เหล็ก (JP) | Cu-Ni |
| T | ทองแดง (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (European Standard by the International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification of the Russian Specifications) 3044 |
ช่วงอุณหภูมิทำงาน
| เส้นผ่านศูนย์กลาง/มม. | อุณหภูมิทำงานระยะยาว /°C | อุณหภูมิทำงานระยะสั้น /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
เทอร์โมคัปเปิลเหล็ก-ทองแดง-นิกเกิล (เทอร์โมคัปเปิลชนิด J) หรือที่เรียกว่าเทอร์โมคัปเปิลเหล็ก-คงคัง ขั้วบวก (JP) มีองค์ประกอบทางเคมีตามชื่อคือเหล็กบริสุทธิ์ และขั้วลบ (JN) เป็นอัลลอยด์ทองแดง-นิกเกิล ซึ่งมักเรียกว่าคงคัง องค์ประกอบทางเคมีตามชื่อคือทองแดง 55% และนิกเกิล 45% รวมถึงโคบอลต์ เหล็ก แมงกานีส และองค์ประกอบอื่นๆ ในปริมาณเล็กน้อยแต่มีความสำคัญมาก แม้ว่าจะเรียกว่าคงคัง แต่ก็แตกต่างจากคงคังของนิกเกิล-โครเมียม-คงคัง และทองแดง-คงคัง ดังนั้นจึงไม่สามารถใช้แทน EN หรือ TN ได้
เทอร์โมคัปเปิลเหล็ก-คงคัง ครอบคลุมช่วงอุณหภูมิการวัดตั้งแต่ -210~1200°C แต่ช่วงอุณหภูมิที่ใช้กันทั่วไปคือ 0-750°C
