| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | Type k สายต่อเทอร์โมคัปเปิล |
| ขั้นต่ำ: | 5 |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 300 ตันต่อเดือน |

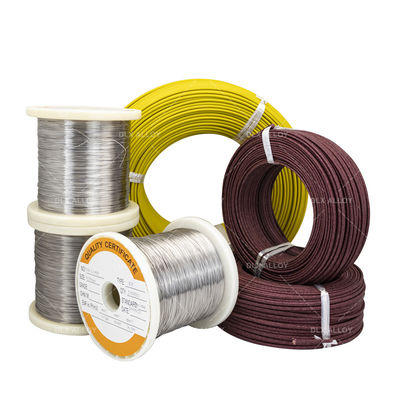

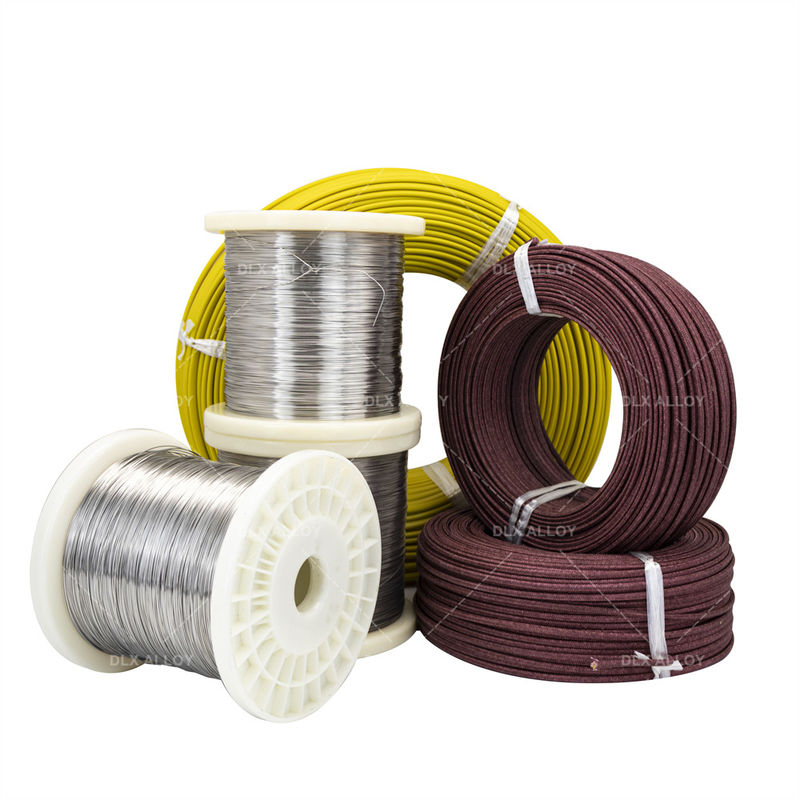

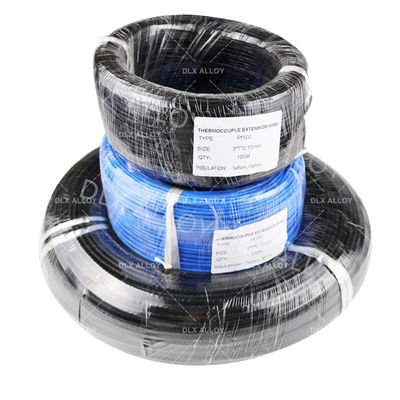

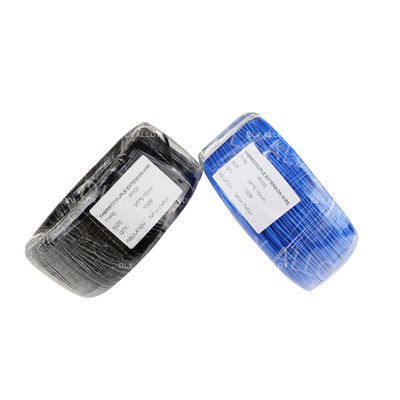

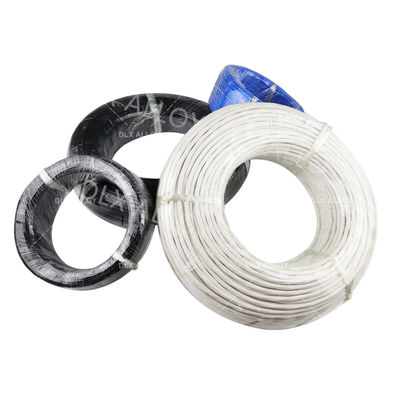

สายเทอร์โมคัปเปิลหุ้มฉนวนพีวีซี นิกเกิล-โครเมียม ความแม่นยำสูง
1. การเลือกสายชดเชย
ต้องเลือกสายชดเชยให้ถูกต้องตามประเภทของเทอร์โมคัปเปิลที่ใช้และโอกาสในการใช้งาน ตัวอย่างเช่น ควรเลือกสายชดเชยของเทอร์โมคัปเปิลชนิด K และเลือกช่วงอุณหภูมิการทำงานตามสถานการณ์การใช้งาน โดยทั่วไป อุณหภูมิการทำงานของ kx คือ -20~100 °C โดยมีช่วงกว้าง -25~200 °C ข้อผิดพลาดระดับปกติคือ ± 2.5 °C และข้อผิดพลาดระดับความแม่นยำคือ ± 1.5 °C
2. การเชื่อมต่อหน้าสัมผัส
พยายามให้ใกล้เคียงกับหน้าสัมผัสทั้งสองของขั้วเทอร์โมคัปเปิลมากที่สุด และรักษาอุณหภูมิของหน้าสัมผัสทั้งสองให้สม่ำเสมอที่สุด อุณหภูมิที่จุดเชื่อมต่อกับขั้วต่อเครื่องมือควรสม่ำเสมอที่สุด ในกรณีที่มีพัดลมในตู้เครื่องมือ ควรป้องกันจุดสัมผัสเพื่อไม่ให้พัดลมเป่าโดยตรงไปยังจุดสัมผัส
3. ความยาวในการใช้งาน
เนื่องจากสัญญาณของเทอร์โมคัปเปิลต่ำมาก อยู่ในระดับไมโครโวลต์ หากระยะทางที่ใช้ยาวเกินไป การลดทอนของสัญญาณและการรบกวนจากไฟฟ้าแรงสูงในสภาพแวดล้อมสามารถเชื่อมต่อกันได้ ซึ่งอาจทำให้สัญญาณของเทอร์โมคัปเปิลผิดเพี้ยน ทำให้การวัดและควบคุมอุณหภูมิไม่แม่นยำ และทำให้เกิดความผันผวนของอุณหภูมิในกรณีที่รุนแรงระหว่างการควบคุม
จากประสบการณ์ของเรา โดยทั่วไปควรควบคุมความยาวของสายชดเชยเทอร์โมคัปเปิลให้อยู่ภายใน 15 เมตร หากเกิน 15 เมตร แนะนำให้ใช้เครื่องส่งสัญญาณอุณหภูมิสำหรับการส่งสัญญาณ เครื่องส่งสัญญาณอุณหภูมิจะแปลงค่าศักย์ที่สอดคล้องกับอุณหภูมิเป็นกระแสตรงสำหรับการส่งสัญญาณ ซึ่งมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง
|
พร้อมหมายเลขการแบ่งเทอร์โมอิเล็กทริก |
ทั่วไป(G)
|
ทนความร้อน(H)
|
||
|
ทั่วไป
|
ความแม่นยำ(S)
|
ทั่วไป
|
ความแม่นยำ(S)
|
|
|
S
|
SC-G
|
SC-GS
|
SC-H
|
--
|
|
N
|
NC-G
|
NC-GS
|
NC-H
|
NC-HS
|
|
K
|
NC-G
|
NC-GS
|
NC-H
|
--
|
|
KC2-G
|
KG2-GS
|
KC2-H
|
KC2-HS
|
|
|
KX-G
|
KX-GS
|
KX-H
|
KX-HS
|
|
|
E
|
EX-G
|
EX-GS
|
EX-H
|
EX-HS
|
|
J
|
JX-G
|
JX-GS
|
JX-H
|
JX-HS
|
|
T
|
TX-G
|
TX-GS
|
TX-H
|
TX-HS
|
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (สมาคมอเมริกันเพื่อการทดสอบและวัสดุ) E 230 | (สถาบันมาตรฐานแห่งชาติอเมริกัน) MC 96.1 | (มาตรฐานยุโรปโดยคณะกรรมาธิการระหว่างประเทศว่าด้วยมาตรฐานสาขาอิเล็กทรอเทคนิค 584)-1/2/3 | (มาตรฐานอุตสาหกรรมเยอรมัน) EN 60584 -1/2 | (มาตรฐานอังกฤษ) 4937.1041, EN 60584 - 1/2 | (มาตรฐานฝรั่งเศส) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (มาตรฐานอุตสาหกรรมญี่ปุ่น) C 1602 - C 1610 | (การรวมข้อกำหนดของรัสเซีย) 3044 |
ช่วงอุณหภูมิการทำงาน
| เส้นผ่านศูนย์กลาง/มม. | อุณหภูมิการทำงานระยะยาว /°C | อุณหภูมิการทำงานระยะสั้น /°C |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
