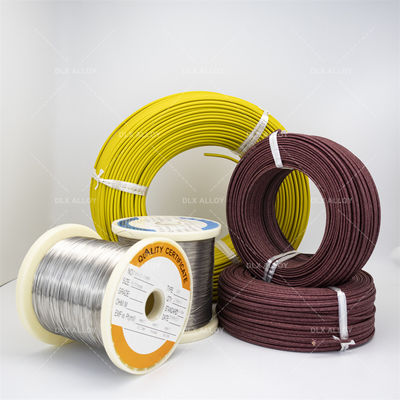

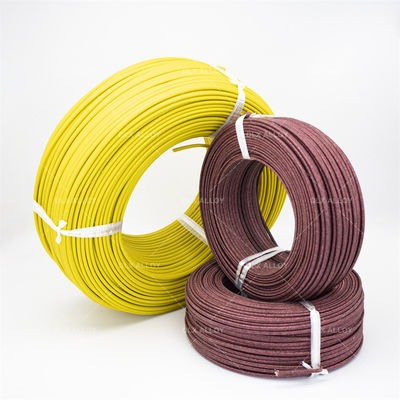

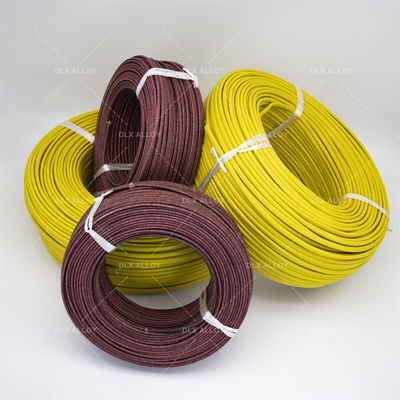

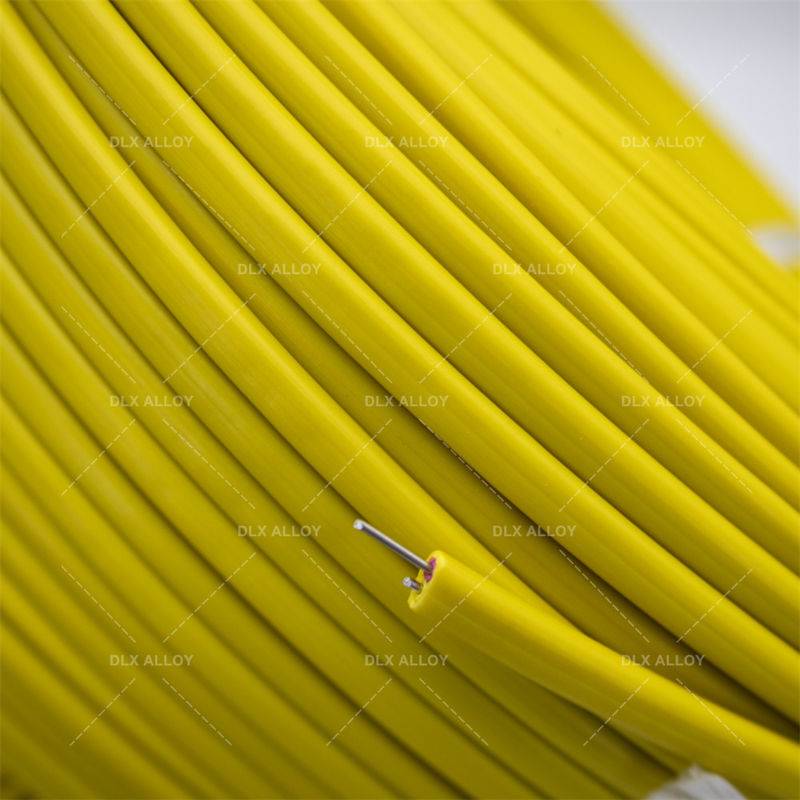

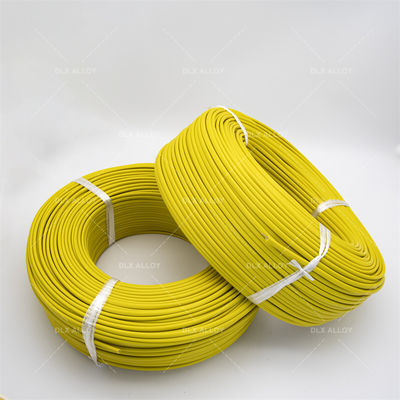

สายเคเบิลต่อขยายเทอร์โมคัปเปิลชนิด K / J / E / N / T / R / S / B พร้อมปลอกหุ้ม PVC

ชื่อแบรนด์:	DLX
หมายเลขรุ่น:	Type k สายต่อเทอร์โมคัปเปิล
ขั้นต่ำ:	5
เงื่อนไขการชำระเงิน:	แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน
ความสามารถในการจัดหา:	300 ตันต่อเดือน

ข้อมูลรายละเอียด

รายละเอียดสินค้า

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

CE,ROHS

ชื่อสินค้า:

สายต่อเทอร์โมคัปเปิล K

สี:

สว่าง

ใบรับรอง:

ISO9001

ช่วงอุณหภูมิ:

32 ถึง 392F (0 ถึง 200C)

ความทนทานต่อ EMF:

+/- 2.2C หรือ +/- .75%

ระดับ:

ส่วนต่อขยายเกรด Type K

เชิงบวก:

Ni-Cr

เชิงลบ:

Ni-si

ข้อ จำกัด พิเศษของข้อผิดพลาด:

+/- 1.1C หรือ 0.4%

รายละเอียดการบรรจุ:

แพ็คเกจ Spool พร้อมกล่องกระดาษ, แพ็คเกจม้วนพร้อม polybag

สามารถในการผลิต:

300 ตันต่อเดือน

เน้น:

สายเคเบิลต่อขยายเทอร์โมคัปเปิลชนิด B

สายเคเบิลต่อขยายเทอร์โมคัปเปิลปลอกหุ้ม PVC

สายขยายเทอร์โมคอปเปอร์สว่าง

รายละเอียดสินค้า

ประเภท K / J / E / N / T / R / S / B สายไฟขยายเทอร์โมคอลล์ที่มี PVC Sheath สําหรับช่วงอุณหภูมิ -20 ~ 100 ° C

หลักการวัดอุณหภูมิของสายการชําระค่าชําระเทอร์โมคอปเปอร์

ฟังก์ชันของสายชําระค่าชําระสําหรับเทอร์โมคัพเปอร์ คือการขยายอิเล็กตรอดเทอร์โมอิเล็กตริก นั่นก็คือการเคลื่อนที่ปลายเย็นของเทอร์โมคัพเปอร์และเชื่อมต่อมันกับเครื่องแสดงเพื่อสร้างระบบวัดอุณหภูมิผลิตภัณฑ์นี้ถูกใช้เป็นหลักในอุปกรณ์วัดอุณหภูมิต่างๆ และถูกใช้อย่างแพร่หลายในสาขาต่างๆ เช่น น้ํามัน, เคมี, โลหะและพลังงาน

โดยทั่วไป เทอร์โมคอปเปอร์อาจอยู่ห่างจากเทอร์โมเมตรหลายสิบเมตรและอุณหภูมิที่ปลายเย็น (ทางออก) ของ thermocouple ต่างกันจากอุณหภูมิบริเวณของเทอร์โมเมตร (แม้กระทั่งถึงหลายสิบองศา).

ถ้าใช้สายทองแดงทั่วไป ตามหลักการของเทอร์โมคอปเปอร์ การเชื่อมโยงจะผลิตพลังงานไฟฟ้าร้อน ซึ่งจะส่งผลให้เกิดความผิดพลาดในการวัด

ปัญหาการลดความดันของสายส่งระยะไกล เป็นเพราะอุปสรรคการเข้าสูงของเทอร์โมเมตรกระแสส่งขนาดเล็ก (ระดับไมโคร A) ที่เกิดจากเทอร์โมคอปเปอร์ (ระดับมิลลิโวลต์)และความเสียของความกระชับกําลังเล็ก ๆ บนสาย, ซึ่งโดยทั่วไปอยู่ในช่วงความผิดพลาด ดังนั้นมีตัวส่งเทอร์โมคัพเปอร์ที่เข้าสัญญาณเทอร์โมคัพเปอร์และออก 4-20mA,ที่อนุญาตให้มีการถ่ายทอดระยะไกล โดยไม่ต้องชําระค่าเสียต่อสายไฟ.

หากใช้สายชําระค่า (ที่ต้องตรงกับหมายเลขการจัดอันดับของเทอร์โมคอปเปอร์)วัสดุโลหะที่ใช้สามารถผลิต พลังงานไฟฟ้าร้อนที่น้อยที่สุดในจุดสายไฟและลดความผิดพลาดในการวัดอุณหภูมิให้น้อยที่สุดนั่นก็คือ ย้ายปลายเย็นของเทอร์โมคอลล์ไปยังเทอร์โมเมตร

อุปกรณ์พร้อมกับไฟฟ้าร้อน เลขการปริญญา	ทั่วไป ((G)		กันความร้อน ((H)
อุปกรณ์พร้อมกับไฟฟ้าร้อน เลขการปริญญา	สาธารณะ	ความละเอียด ((S)	สาธารณะ	ความละเอียด ((S)
S	SC-G	SC-GS	SC-H	--
N	NC-G	NC-GS	NC-H	NC-HS
K	NC-G	NC-GS	NC-H	--
	KC2-G	KG2-GS	KC2-H	KC2-HS
	KX-G	KX-GS	KX-H	KX-HS
E	EX-G	EX-GS	EX-H	EX-HS
J	JX-G	JX-GS	JX-H	JX-HS
T	TX-G	TX-GS	TX-H	TX-HS

มาตรฐาน

ASTM	ANSI	IEC	DIN	BS	NF	JIS	กอสท
(สมาคมอเมริกันสําหรับการทดสอบและวัสดุ) E 230	(สถาบันมาตรฐานแห่งชาติอเมริกา) MC 961	(มาตรฐานยุโรปโดยคณะกรรมการไฟฟ้าเทคนิคนานาชาติ 584) - 1/2/3	(Deutsche Industrie Normen) เอ็น 60584 -1/2	(มาตรฐานอังกฤษ) 49371041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 การจัดทําและการจัดทํา	(มาตรฐานอุตสาหกรรมญี่ปุ่น)	(การประสานงานของรายละเอียดรัสเซีย) 3044

ระยะอุณหภูมิการทํางาน

กว้าง/มม	ระยะเวลานาน อุณหภูมิการทํางาน /oC	ระยะสั้น อุณหภูมิการทํางาน /oC
0.3	700	800
0.5	800	900
0.8,1.0	900	1000
1.2,1.6	1000	1100
2.0,2.5	1100	1200
3.2	1200	1300

เลขของเทอร์โมคอปเปอร์	ประเภทสายชําระค่าตอบแทน	Usag การจัดหมวดหมู่	การวัดอุณหภูมิจุดต่อแยก / °C	ค่า EMF มาตรฐาน/μV	ระดับความแม่นยํา		เกรดทั่วไป
เลขของเทอร์โมคอปเปอร์	ประเภทสายชําระค่าตอบแทน	Usag การจัดหมวดหมู่	การวัดอุณหภูมิจุดต่อแยก / °C	ค่า EMF มาตรฐาน/μV	ความอนุญาต μV	ระยะ EMF ความร้อน μV	ความอนุญาต μV	ระยะ EMF ความร้อน μV
โทษที	SC หรือ RC	G	100	646	± 30	616 ~ 676	± 60	586 ~ 706
		H	100	646	-	-	± 60	586 ~ 706
			200	1 1441	-	-		1.381 ~ 1 501

K	เคเอ็กซ์, เคซีเอ	G	- 25	-968	± 40	-924~-1 012	± 80	-880~-1 056
	หรือ KCB	G	100	4 096	± 40	4 052 ~ 4 140	± 80	4 008 ~ 4 184
		H	- 25	-968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 ~ 4 140		4 008 ~ 4 184
			200	8 138		8 094 ~ 8 182		8 050 ~ 8 226
N	NX หรือ NC	G	- 25	- 646	± 43	-603~-689	± 86	-560~-732
		G	100	2 774	± 43	2 731 ~ 2 817	± 86	2 688 ~ 2 860
		H	- 25	- 646	± 43	-603~-690	± 86	-560~-732
			100	2 774		2 731 ~ 2 817		2 688 ~ 2 860
			200	5 913		5 870 ~ 5 956		5 827 ~ 5 999
E	EX	G	- 25	-1 432	± 81	-1 351 ~ -1 513	±138	-1 294~-1 570
		G	100	6 319	± 81	6 238 ~ 6400	±138	6 181 ~ 6 457
		H	- 25	-1 432	± 81	-1 351 ~ - 1513	±138	-1 294~-1 570
			100	6 319		6 238 ~ 6 400		6 181 ~ 6 457
			200	13 421		13 340 ~ 13 502		13 283 ~ 13 559
J	JX	G	- 25	-1 239	± 62	-1 177 ~ -1 301	± 123	-1 116~-1 362
		G	100	5 269	± 62	5 207 ~ 5 331	± 123	5 146 ~ 5 392
		H	- 25	-1 239	± 62	- 177~-1 301	± 123	-1 116~-1 362
			100	5 269		5 207 ~ 5 331		5 146 ~ 5 392
			200	10 779		10 717 ~ 10 841		10 656 ~ 10 902
T	TX	G	- 25	-940	± 30	-910~-970	± 60	-850~-1 000
		G	100	4 279	± 30	4 249 ~ 4 309	± 60	4 189 ~ 4 339
		H	- 25	-940	± 48	-892~-988	± 90	-850~-1 030
			100	4 279		4231~4 327		4 189 ~ 4 369
			200

แท็ก:

สายไฟต่อเทอร์โมคัปเปิล Type K 2*7/0.25 สำหรับวัดอุณหภูมิในกระบวนการ ตั้งแต่ 32 ถึง 392F พร้อมค่าความคลาดเคลื่อน EMF +/- 2.2C
