| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | Type k สายต่อเทอร์โมคัปเปิล |
| ขั้นต่ำ: | 5 |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 300 ตันต่อเดือน |

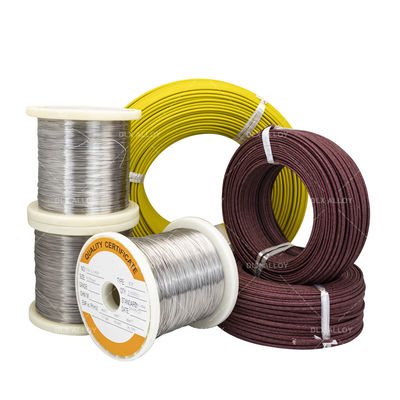

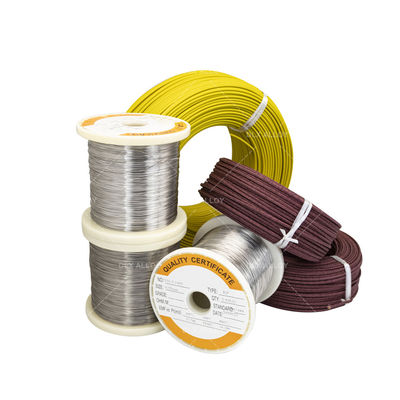

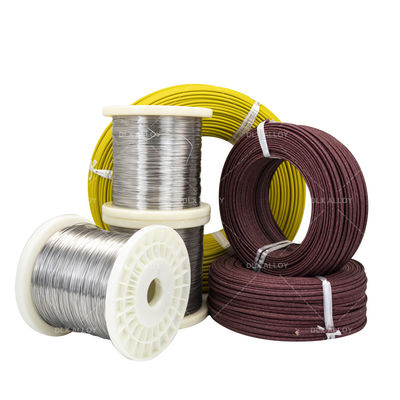

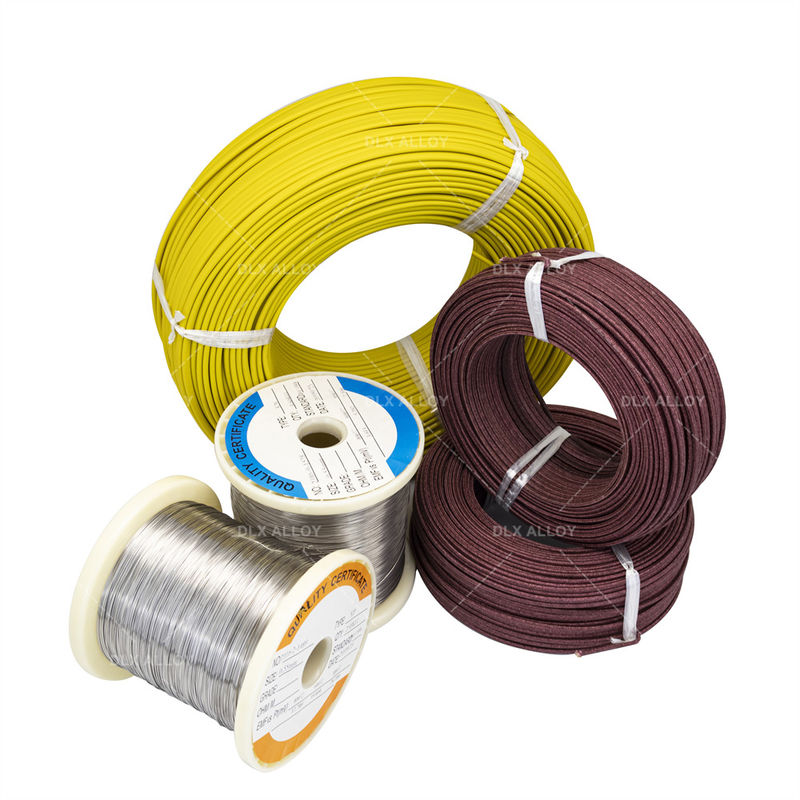

สายต่อความร้อนแบบ K สําหรับการชําระอุณหภูมิ
รูปแบบสายชําระเงินแบ่งออกเป็น SC, KC, KX, EX, JX, TX ตามชนิดสินค้า
ในนั้น: a) ตัวอักษรแรกของตัวแบบตรงกับเลขการปรับปรุงของเทอร์โมคอลล์
b) ตัวอักษร "X" แสดงว่าสายชําระเงินขยาย (ประเภท)
c) ตัวอักษร "C" หมายถึงสายชําระค่าประมาณการชําระค่า (ประเภท)
หมายเหตุ: สายชําระค่าชําระชนิด SC สามารถติดตั้งเทอร์โมคอปเปอร์การระบุชนิด R ได้
ประเภทของเคเบิลขยาย 0.5 * 2 pvc ตําแดงประกอบด้วย pvc sheath. การดําเนินงานคือวัสดุประเภทของ thermocouple K ซึ่งเป็น nickel-chrome กับ nickel-silicon หรือ nickel-aluminiumการก่อสร้างคล้ายกับสายเครื่องมือคู่ แต่วัสดุของตัวนําต่างกันเทอร์โมคอปเปอร์ถูกใช้ในกระบวนการในการตรวจจับอุณหภูมิและเชื่อมต่อกับไพโรเมตรสําหรับการแสดงและควบคุม. เทอร์โมคอปเปอร์และไพโรเมตรนําไฟฟ้าโดยสายต่อเทอร์โมคอปเปอร์ / สายชําระเทอร์โมคอปเปอร์คอนดักเตอร์ที่ใช้สําหรับสายเคเบิล thermocouple เหล่านี้จําเป็นต้องมีคุณสมบัติ thermoelectric (emf) ที่คล้ายคลึงกับ thermocouple ที่ใช้ในการตรวจจับอุณหภูมิ.
จริงๆแล้วเทอร์โมคอปเปอร์สายละเอียดสายไฟไฟฟ้าเกรดที่ใช้ในการทําจุดตรวจจับของ thermocouples.สายขยายเทอร์โมคอปล์ใช้เพียงเพื่อขยายสัญญาณเทอร์โมคอปเปอร์กลับจากซอนด์ไปยังอุปกรณ์ที่อ่านสายต่อเติมเทอร์โมคอลล์ใช้ในอุณหภูมิแวดล้อมที่ต่ํากว่า มันอาจส่งสัญญาณที่แสดงอุณหภูมิที่สูงกว่าที่มันได้รับจาก sondaสายขยายเทอร์โมคอปล์ประเภท Kอาจไม่ถูกเผชิญกับอุณหภูมิสูงขนาดนั้นสายเทอร์โมคอปเปอร์ติดสายสามารถใช้เป็นสายต่อเติม แต่สายต่อเติมไม่สามารถใช้ในสายต่อเติมสายเทอร์โมคอปเปอร์ยืดหยุ่นความยาวที่ใช้ได้ของสายเหล่านี้แตกต่างกันขึ้นอยู่กับปัจจัยหลายอย่าง
| รหัส | สายไฟส่วนประกอบของเทอร์โมคอลล์ | |
| +ขาบวก | - ขาลบ | |
| N | ไนครีซี (NP) | ไนซี-มะกนีเซียม (NN) |
| K | Ni-Cr (KP) | นี-อัล ((Si) (KN) |
| E | Ni-Cr (EP) | คู-นิ |
| J | เหล็ก (JP) | คู-นิ |
| T | ทองแดง (TP) | คู-นิ |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | กอสท |
| (สมาคมอเมริกันสําหรับการทดสอบและวัสดุ) E 230 | (สถาบันมาตรฐานแห่งชาติอเมริกา) MC 961 | (มาตรฐานยุโรปโดยคณะกรรมการไฟฟ้าเทคนิคนานาชาติ 584) - 1/2/3 | (Deutsche Industrie Normen) เอ็น 60584 -1/2 | (มาตรฐานอังกฤษ) 49371041, EN 60584 - 1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 การจัดทําและการจัดทํา | (มาตรฐานอุตสาหกรรมญี่ปุ่น) | (การประสานงานของรายละเอียดรัสเซีย) 3044 |
ระยะอุณหภูมิการทํางาน
| กว้าง/มม | ระยะเวลานาน อุณหภูมิการทํางาน /oC | ระยะสั้น อุณหภูมิการทํางาน /oC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ระยะขนาด
สาย: 0.12 ถึง 8.0 มิลลิเมตร
อุณหภูมิการทํางานต่อเนื่องสูงสุด: สูงสุด 2,300F (1,260C)
การใช้ในระยะสั้น: 2,336F (1,280C)
สายประเภท Thermocouple, -454 ถึง 2300F (-270 ถึง 1,260C)
สายขยาย 32 ถึง 392F (0 ถึง 200C)
