| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | Type k สายต่อเทอร์โมคัปเปิล |
| ขั้นต่ำ: | 5 |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 300 ตันต่อเดือน |

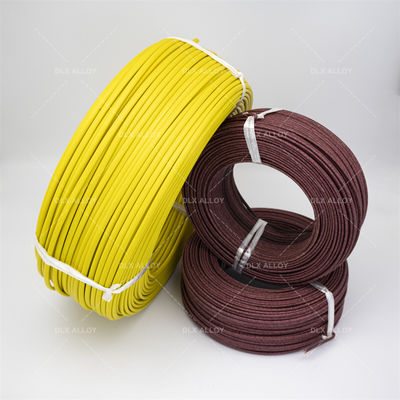

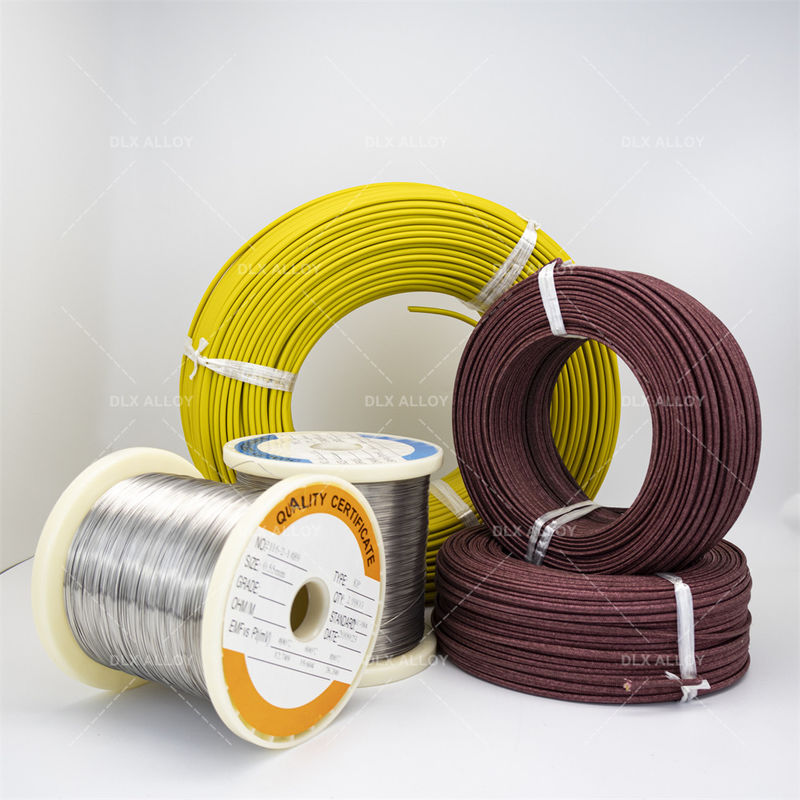

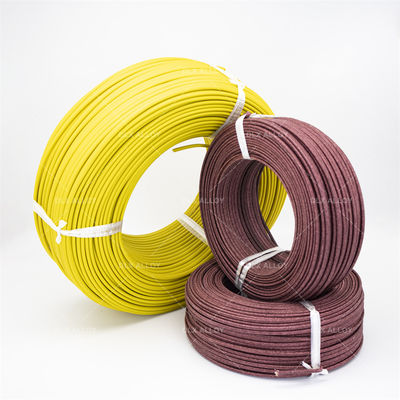

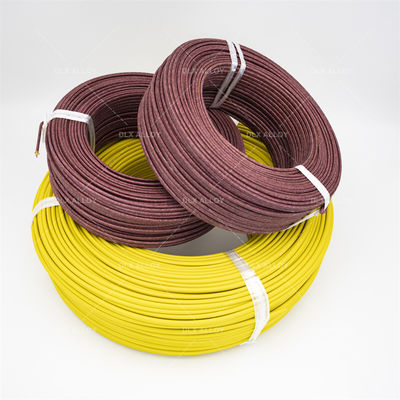

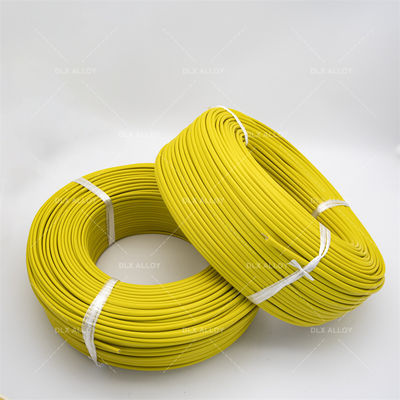

สายเทอร์โมคัปเปิลนิกเกิล-โครเมียม นิกเกิล-ซิลิคอน นิกเกิล-อะลูมิเนียม 0.5*2
สายชดเชยเทอร์โมคัปเปิลเป็นสายที่ใช้เชื่อมต่อเทอร์โมคัปเปิลกับเครื่องมือวัด เนื่องจากสัญญาณแรงดันไฟฟ้าที่อ่อนแอซึ่งสร้างโดยเทอร์โมคัปเปิลและความไวต่อการเปลี่ยนแปลงอุณหภูมิของสภาพแวดล้อม จึงจำเป็นต้องใช้สายชดเชยเทอร์โมคัปเปิลเพื่อชดเชยอุณหภูมิเพื่อให้แน่ใจในความแม่นยำของการวัด
หน้าที่หลักของสายชดเชยเทอร์โมคัปเปิลมีดังนี้:
การชดเชยอุณหภูมิ: สายชดเชยเทอร์โมคัปเปิลสามารถให้การชดเชยสัญญาณแรงดันไฟฟ้าที่สอดคล้องกันตามการเปลี่ยนแปลงอุณหภูมิของสภาพแวดล้อม ขจัดผลกระทบของการเปลี่ยนแปลงอุณหภูมิต่อผลการวัด
การป้องกันเทอร์โมคัปเปิล: สายชดเชยเทอร์โมคัปเปิลสามารถป้องกันเทอร์โมคัปเปิลจากความเสียหายทางกล การกัดกร่อน และปัจจัยอื่นๆ ยืดอายุการใช้งาน
การส่งสัญญาณ: สายชดเชยเทอร์โมคัปเปิลสามารถส่งสัญญาณแรงดันไฟฟ้าที่อ่อนแอซึ่งสร้างโดยเทอร์โมคัปเปิลไปยังเครื่องมือวัด เพื่อให้ได้การวัดอุณหภูมิที่แม่นยำ
สายต่อเทอร์โมคัปเปิล Type K 0.5*2 ฉนวน PVC สีแดงดำพร้อมปลอก PVC ตัวนำเป็นวัสดุเทอร์โมคัปเปิล Type K ซึ่งเป็นนิกเกิล-โครเมียมกับนิกเกิล-ซิลิคอน หรือนิกเกิล-อะลูมิเนียมโครงสร้างคล้ายกับสายเครื่องมือวัดแบบคู่ แต่ใช้วัสดุตัวนำต่างกัน เทอร์โมคัปเปิลใช้ในกระบวนการเพื่อตรวจจับอุณหภูมิและเชื่อมต่อกับไพโรมิเตอร์เพื่อการแสดงผลและการควบคุม เทอร์โมคัปเปิลและไพโรมิเตอร์จะเชื่อมต่อทางไฟฟ้าด้วยสายต่อเทอร์โมคัปเปิล / สายชดเชยเทอร์โมคัปเปิล ตัวนำที่ใช้สำหรับสายเทอร์โมคัปเปิลเหล่านี้จำเป็นต้องมีคุณสมบัติทางไฟฟ้าเทอร์โม (emf) ที่คล้ายคลึงกับเทอร์โมคัปเปิลที่ใช้ในการตรวจจับอุณหภูมิ
โดยพื้นฐานแล้วเทอร์โมคัปเปิลแบบสายละเอียดเกรดของสายไฟใช้ทำจุดตรวจจับของเทอร์โมคัปเปิล อย่างไรก็ตามสายต่อเทอร์โมคัปเปิลใช้เพื่อขยายสัญญาณเทอร์โมคัปเปิลกลับจากโพรบไปยังเครื่องมือที่อ่านค่าสายต่อเทอร์โมคัปเปิลใช้ในอุณหภูมิแวดล้อมที่ต่ำกว่า อาจส่งสัญญาณที่แสดงถึงอุณหภูมิที่สูงกว่าที่ได้รับจากโพรบ อย่างไรก็ตามสายต่อเทอร์โมคัปเปิล Type Kอาจสัมผัสกับอุณหภูมิสูงนั้นทางกายภาพไม่ได้สายเทอร์โมคัปเปิลแบบตีเกลียวสามารถใช้เป็นสายต่อได้ แต่สายต่อไม่สามารถใช้เป็นสายเทอร์โมคัปเปิลแบบยืดหยุ่นเป็นจุดตรวจจับ ความยาวที่ใช้งานได้ของสายเหล่านี้แตกต่างกันไปตามปัจจัยหลายประการ
| รหัส | ส่วนประกอบสายของเทอร์โมคัปเปิล | |
| +ขาบวก | -ขาขั้วลบ | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | Iron (JP) | Cu-Ni |
| T | Copper (TP) | Cu-Ni |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (American Society for Testing and Materials) E 230 | (American National Standard Institute) MC 96.1 | (European Standard by the International Electrotechnical Commission 584)-1/2/3 | (Deutsche Industrie Normen) EN 60584 -1/2 | (British Standards) 4937.1041, EN 60584 -1/2 | (Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (Japanese Industrial Standards) C 1602 - C 1610 | (Unification of the Russian Specifications) 3044 |
ช่วงอุณหภูมิทำงาน
| เส้นผ่านศูนย์กลาง/มม. | อุณหภูมิทำงานระยะยาว /ºC | อุณหภูมิทำงานระยะสั้น /ºC |
| 0.3 | 700 | 800 |
| 0.5 | 800 | 900 |
| 0.8,1.0 | 900 | 1000 |
| 1.2,1.6 | 1000 | 1100 |
| 2.0,2.5 | 1100 | 1200 |
| 3.2 | 1200 | 1300 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ช่วงขนาด
สายไฟ: 0.12 ถึง 8.0 มม.
อุณหภูมิใช้งานต่อเนื่องสูงสุด: สูงสุด 2,300F (1,260C)
ใช้งานระยะสั้น: 2,336F (1,280C)
สายเกรดเทอร์โมคัปเปิล, -454 ถึง 2300F (-270 ถึง 1,260C)
สายต่อ, 32 ถึง 392F (0 ถึง 200C)
