| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | สายเคเบิลเทอร์โมคัปเปิลชนิด N MI |
| ขั้นต่ำ: | 50 เมตร |
| เงื่อนไขการชำระเงิน: | แอล/C, ที/ที, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 30000 เมตรต่อเดือน |

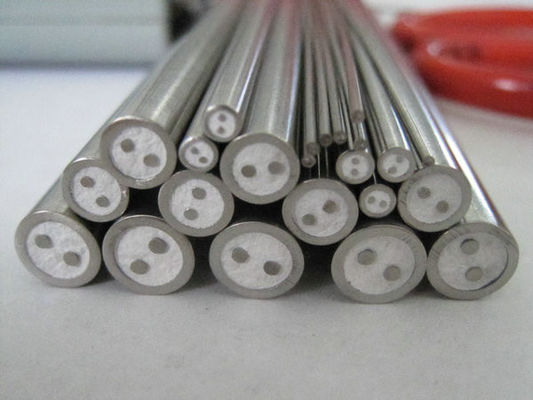

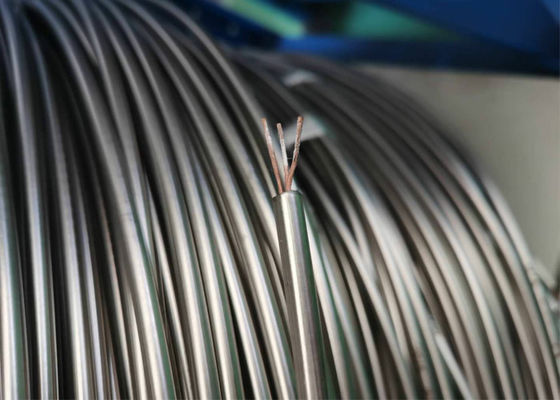

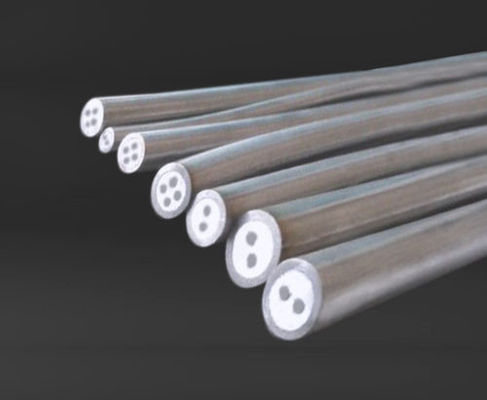

สายเคเบิลเทอร์โมคัปเปิลแบบฉนวนแร่หุ้มด้วย MgOสายเคเบิลหุ้มฉนวน MgO เป็นตัวเลือกที่ดีสำหรับการผลิตโพรบอุณหภูมิสูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรม สายเคเบิลเทอร์โมคัปเปิลแบบฉนวนแร่มีความทนทานต่ออุณหภูมิสูง ทนต่อการกัดกร่อน ทนต่อการออกซิเดชัน และตอบสนองความร้อนได้อย่างรวดเร็ว

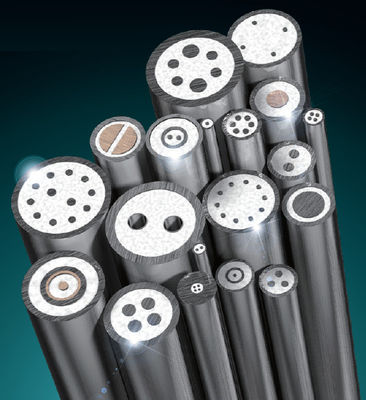

สายเคเบิลเทอร์โมคัปเปิลแบบฉนวนแร่ประกอบด้วยตัวนำสองเส้น (บางครั้งอาจมีสี่หรือหกเส้น) ที่ทำจากโลหะต่างชนิดกัน ตัวนำเหล่านี้จะเชื่อมต่อกันในด้านที่ต้องการวัดอุณหภูมิ (จุดร้อน) เมื่อเชื่อมต่ออย่างถูกต้อง จะเกิดแรงดันไฟฟ้าที่สามารถอ่านค่าเพื่อกำหนดอุณหภูมิได้
โลหะต่างชนิดกันจะถูกหุ้มฉนวนด้วยแมกนีเซียมออกไซด์คุณภาพสูง และหุ้มด้วยวัสดุปลอกหุ้มที่ทนต่อการกัดกร่อน เช่น Inconel หรือสแตนเลส เทอร์โมคัปเปิลแบบฉนวนแร่สามารถให้ค่าการวัดอุณหภูมิที่เสถียร
และมักใช้สำหรับอุณหภูมิสูง (สูงถึง 1250°C) ในสภาพแวดล้อมที่เป็นอันตราย
| รหัส | ส่วนประกอบของลวดเทอร์โมคัปเปิล | |
| +ขาบวก | -ขาขั้วลบ | |
| N | Ni-cr-si (NP) | Ni-si-magnesium (NN) |
| K | Ni-Cr (KP) | Ni-Al(Si) (KN) |
| E | Ni-Cr (EP) | Cu-Ni |
| J | เหล็ก (JP) | Cu-Ni |
| T | ทองแดง (TP) | Cu-Ni |
| B | แพลทินัมโรเดียม-30% | แพลทินัมโรเดียม-6% |
| R | แพลทินัมโรเดียม-13% | แพลทินัม |
| S | แพลทินัมโรเดียม-10% | แพลทินัม |
| ASTM | ANSI | IEC | DIN | BS | NF | JIS | GOST |
| (สมาคมทดสอบและวัสดุแห่งอเมริกา) E 230 | (สถาบันมาตรฐานแห่งชาติอเมริกา) MC 96.1 | (มาตรฐานยุโรปโดยคณะกรรมาธิการระหว่างประเทศว่าด้วยมาตรฐานสาขาอิเล็กทรอเทคนิค 584)-1/2/3 | (มาตรฐานอุตสาหกรรมเยอรมัน) EN 60584 -1/2 | (มาตรฐานอังกฤษ) 4937.1041, EN 60584 -1/2 | (มาตรฐานฝรั่งเศส) EN 60584 -1/2 - NFC 42323 - NFC 42324 | (มาตรฐานอุตสาหกรรมญี่ปุ่น) C 1602 - C 1610 | (การรวมข้อกำหนดของรัสเซีย) 3044 |
เส้นผ่านศูนย์กลาง (มม.): 0.5 ถึง 12.7 มม.
| ปลอกนอก (มม.) | เส้นผ่านศูนย์กลางแกนลวด (มม.) | วัสดุปลอก | ความยาว (ม.) | |||||
| เส้นผ่านศูนย์กลางของเรา | ความหนาผนัง | ประเภท K, N, E, J, T | ประเภท S, R, B | ประเภท K, N | ประเภท E, J, T | ประเภท S, R | ประเภท B | |
| 0.5 | 0.05-0.1 | 0.08-0.12 | --- |
SS304 SS321 SS316 SS310 INCL600 |
SS304 SS321 SS316 |
INCL600 INCL800 |
INCL600 INCL800 |
500 |
| 1 | 0.1-0.2 | 0.15-0.2 | --- | 300 | ||||
| 1.5 | 0.15-0.25 | 0.23-0.3 | --- | 200 | ||||
| 1.6 | 0.16-0.26 | 0.26-0.36 | --- | 200 | ||||
| 2 | 0.25-0.35 | 0.4-0.5 | 0.25-0.3 | 180 | ||||
| 3 | 0.38-0.48 | 0.5-0.6 | 0.30-0.4 | 80 | ||||
| 3.2 | 0.48-0.58 | 0.58-0.68 | 0.30-0.4 | 75 | ||||
| 4 | 0.52-0.62 | 0.6-0.7 | 0.35-0.4 | 70 | ||||
| 4.8 | 0.73-0.83 | 0.75-0.85 | 0.4-0.45 | 40 | ||||
| 5 | 0.78-0.88 | 0.80-0.90 | 0.4-0.45 | 40 | ||||
| 6 | 0.98-1.08 | 0.90-1.1 | 0.45-0.5 | 30 | ||||
| 6.4 | 1.05-1.15 | 1.02-1.12 | 0.45-0.5 | 30 | ||||
| 8 | 1.30-1.44 | 1.30-1.40 | 0.45-0.5 | 20 | ||||
| 12.7 | 1.75-1.90 | 1.92-2.05 | --- | 10 | ||||
| ชื่อผลิตภัณฑ์ | รหัส | ประเภท | วัสดุปลอก | เส้นผ่านศูนย์กลางภายนอก (มม.) | อุณหภูมิ |
| Ni Cr-Ni-Si | KK | K | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICROBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr Si-Ni Si | NK | N | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 600 | |||
| SS316 | 4.0-8.0 | 800 | |||
| 0.5-1.0 | 500 | ||||
| SS310 | 1.5-3.2 | 800 | |||
| INCL600 | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1000 | ||||
| NICRPBELL | 4.0-6.4 | 900 | |||
| 8.0-12.7 | 1200 | ||||
| Ni Cr-Constantan | EK | E | SS304 | 0.5-1.0 | 400 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 4.0-8.0 | 800 | |||
| Fe-Constantan | JK | J | SS304 | 1.0 | 300 |
| SS321 | 1.5-3.2 | 500 | |||
| SS316 | 1.0-8.0 | 800 | |||
| Cu-Constantan | TK | T | SS304 | -200-100 | |
| SS321 | 100-200 | ||||
| SS316 | 100-350 |
