5s
+1
Submission successful!
|
| ชื่อแบรนด์: | DLX |
| หมายเลขรุ่น: | 0Cr21Al6 |
| ขั้นต่ำ: | 5 |
| เงื่อนไขการชำระเงิน: | แอล/C, T/T, เวสเทิร์นยูเนี่ยน |
| ความสามารถในการจัดหา: | 500 ตันต่อเดือน |

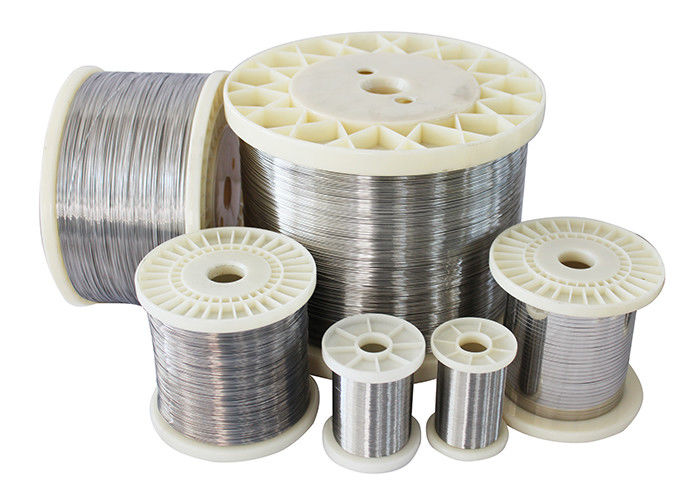

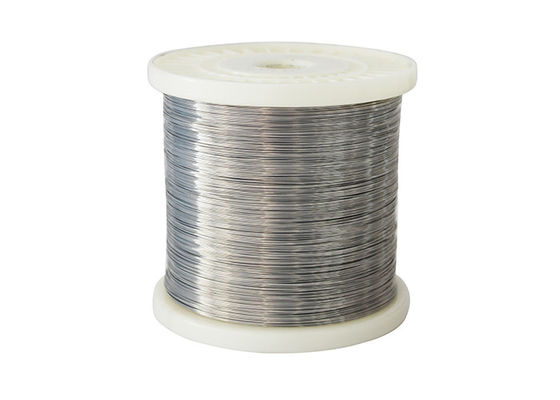

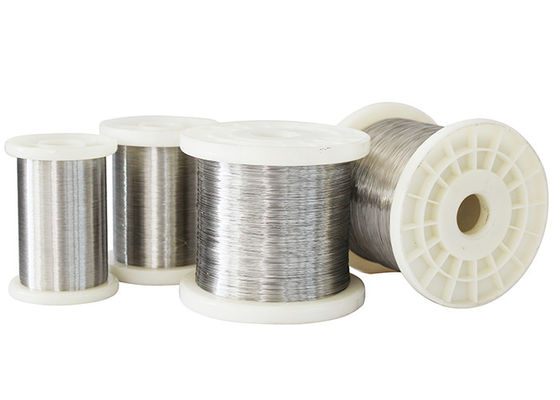

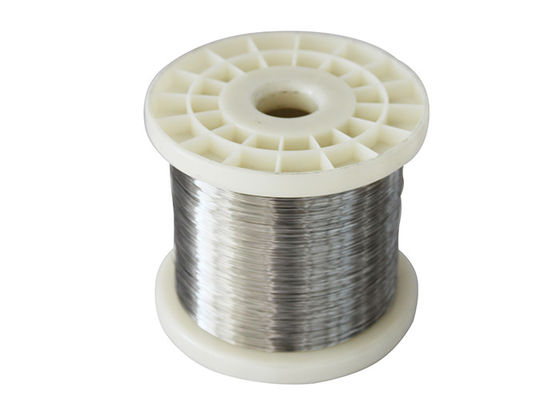

เหล็ก-โครเมียม-อะลูมิเนียมลวดความร้อนต้านทาน FeCrAl 0Cr21Al6มีอุณหภูมิใช้งานสูงสุดในอากาศสูงถึง 1250°C อายุการใช้งานที่ยาวนานช่วยให้สามารถรับแรงเค้นพื้นผิวขนาดใหญ่บนโลหะผสมได้ น้ำหนักที่เบาทำให้เป็นวัสดุความร้อนต้านทานที่ประหยัดกว่านิโครม ความต้านทานไฟฟ้าเกือบจะคงที่เมื่ออุณหภูมิเปลี่ยนแปลง ความแข็งแรงของผลผลิตที่ดีและความต้านทานต่อการเสื่อมสภาพ ความเสถียรของรูปทรงที่โดดเด่น ทนความร้อนได้ดีกว่าเหล็กกล้าไร้สนิมออสเทนนิติก จึงนิยมใช้ในการใช้งานให้ความร้อน
เครื่องทำความร้อนอินฟราเรด, แผ่นทำความร้อน, เตารีด, เครื่องทำความร้อนเซรามิกและหม้อ, เครื่องทำความร้อนพัดลม, เครื่องทำความร้อนหลอดควอตซ์, เครื่องปิ้งขนมปัง, เตาอบ, เครื่องทำความร้อนสะสมความร้อน, ขดลวดฉนวนลูกปัด, ส่วนประกอบขดลวดเปิด, ปืนลมร้อน, เครื่องทำความร้อนแบบพาความร้อน, หม้อน้ำ, เตาอุตสาหกรรมสำหรับการแปรรูปด้วยความร้อน, องค์ประกอบท่อโลหะหุ้ม, องค์ประกอบขดลวดแขวนสำหรับเครื่องทำความร้อนอากาศ
เราผลิตองค์ประกอบความร้อนต้านทานสำหรับการใช้งานที่หลากหลายตั้งแต่เตาอุตสาหกรรมไปจนถึงเครื่องใช้ในครัวเรือน
ชื่อสามัญ: OhmAlloy142A
0Cr21Al6 เหล็กโครเมียมอะลูมิเนียม FeCrAl ลวดแบน, ริบบิ้นความร้อนต้านทาน
| การตั้งชื่อโลหะผสม ประสิทธิภาพ | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| องค์ประกอบทางเคมีหลัก | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 20.5-23.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.3 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| Re | เหมาะสม | เหมาะสม | เหมาะสม | เหมาะสม | เหมาะสม | เหมาะสม | เหมาะสม | |
| Fe | ที่เหลือ | ที่เหลือ | ที่เหลือ | ที่เหลือ | ที่เหลือ | ที่เหลือ | ที่เหลือ | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| อุณหภูมิใช้งานต่อเนื่องสูงสุดขององค์ประกอบ (°C) | 950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| ความต้านทานที่ 20°C (μΩ·m) | 1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| ความหนาแน่น (g/cm3) | 7.4 | 7.1 | 7.16 | 7.25 | 7.35 | 7.1 | 7.1 | |
| การนำความร้อน (KJ/m·h·°C) | 52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | ||
| สัมประสิทธิ์การขยายตัวเชิงเส้น (α×10-6/°C) | 15.4 | 16 | 14.7 | 15 | 13.5 | 16 | 16 | |
| จุดหลอมเหลวโดยประมาณ (°C) | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| ความต้านแรงดึง (N/mm2) | 580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| การยืดตัวเมื่อขาด (%) | >16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| การเปลี่ยนแปลงพื้นที่ (%) | 65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| ความถี่การดัดซ้ำ (F/R) | >5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| ความแข็ง (H.B.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| เวลาใช้งานต่อเนื่อง (ชั่วโมง/°C) | -- | ≥80/1300 | ≥80/1300 | ≥80/1300 | ≥80/1250 | ≥50/1350 | ≥50/1350 | |
| โครงสร้างจุลภาค | เฟอร์ไรต์ | เฟอร์ไรต์ | เฟอร์ไรต์ | เฟอร์ไรต์ | เฟอร์ไรต์ | เฟอร์ไรต์ | เฟอร์ไรต์ | |
| คุณสมบัติทางแม่เหล็ก | แม่เหล็ก | แม่เหล็ก | แม่เหล็ก | แม่เหล็ก | แม่เหล็ก | แม่เหล็ก | แม่เหล็ก |
|
|
||
|
||
|
||
|
||
|
||
